Top 9 bản vẽ thang máy gia đình thường gặp và cách đọc đúng

Tóm tắt nhanh: Bản vẽ thang máy gia đình giúp xác định vị trí lắp đặt, kích thước giếng thang, cabin, cửa, hố pít và chiều cao tầng trên cùng. Khi đọc bản vẽ, cần đối chiếu mặt bằng, mặt cắt và bảng ký hiệu của đúng dòng thang, vì thông số và cách thể hiện có thể khác nhau giữa từng dòng thang và nhà sản xuất.

1. Bản vẽ thang máy gia đình cho biết những thông tin gì?

Bản vẽ thang máy gia đình thường cung cấp các thông tin chính sau: (*)

• Vị trí lắp đặt: Bản vẽ cho biết thang được bố trí ở đâu trong mặt bằng từng tầng, khoảng cách với tường, cầu thang bộ và các khu vực xung quanh. Đây là cơ sở để kiểm tra diện tích dành cho thang trước khi thi công.

• Thông số kỹ thuật: Tùy bộ bản vẽ, gia chủ có thể thấy các thông tin như kích thước thang máy, cabin, cửa, hố pít, chiều cao tầng trên cùng, số điểm dừng và cao độ từng tầng. Một số tài liệu kỹ thuật đi kèm có thể bổ sung tải trọng, tốc độ hoặc thông số điện của thang.

• Thông tin điện và cơ khí: Một số bộ bản vẽ kỹ thuật có thể thể hiện vị trí nguồn điện, tủ điều khiển, ray dẫn hướng, bộ truyền động hoặc các chi tiết cơ khí liên quan. Phạm vi thể hiện phụ thuộc vào công nghệ thang và loại bản vẽ do nhà sản xuất cung cấp.

• Ghi chú và hướng dẫn: Phần ghi chú kèm theo giúp người đọc hiểu rõ các ký hiệu kỹ thuật trong bản vẽ, đồng thời cung cấp các yêu cầu cụ thể về thi công, an toàn lao động,…

(*): Thông tin dùng để tham khảo, Kalea không cung cấp cấp các dòng thang sử dụng công nghệ cáp kéo. Ký hiệu, kết cấu và yêu cầu lắp đặt có thể khác nhau giữa các công nghệ và nhà sản xuất thang máy.

2. Tổng hợp 9 loại bản vẽ thiết kế thang máy gia đình

2.1. Bản vẽ thang máy gia đình chung trên thị trường

2.1.1. Bản vẽ kết cấu hố pít thang máy

Đối với kết cấu hố pít thang máy, có hai loại bản vẽ phổ biến gồm:

• Bản vẽ mặt cắt dọc: Loại bản vẽ này cung cấp cái nhìn theo chiều dọc của hố pít, đặc biệt quan trọng đối với dòng thang máy thủy lực vốn yêu cầu không gian âm sàn để lắp đặt hệ thống piston. Bản vẽ thể hiện rõ độ sâu, vị trí để lắp đặt cabin và thiết bị giới hạn hành trình. Đồng thời, bản vẽ cũng chỉ rõ vị trí các bộ phận an toàn hoặc giảm chấn nếu công nghệ thang máy đó có những chi tiết này.

• Bản vẽ mặt cắt ngang: Ở mặt cắt ngang, bản vẽ mô tả chi tiết về chiều rộng tổng thể của hố pít và cấu tạo phần nền móng bằng bê tông.

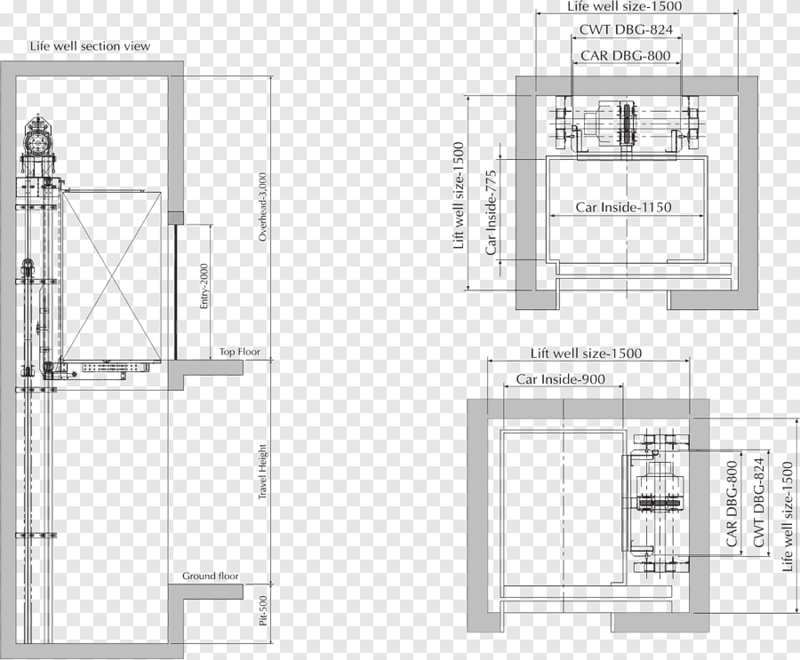

2.1.2. Bản vẽ giếng thang máy

Bản vẽ giếng thang giúp xác định kích thước và không gian dành cho thang theo cả chiều ngang và chiều cao. Đây là một trong những tài liệu cần được đối chiếu kỹ trước khi hoàn thiện phần xây dựng xung quanh thang. Có hai dạng bản vẽ giếng thang là bản vẽ mặt cắt ngang và bản vẽ mặt cắt dọc. Trong đó:

• Bản vẽ mặt cắt dọc: Bao gồm toàn bộ đặc điểm, diện tích và kết cấu giếng thang theo chiều dọc. Những thông tin như chiều cao tầng, độ sâu hố pít, chiều cao cửa thang máy tại mỗi tầng, chiều cao tầng trên cùng (OH) và chiều cao của phòng máy (nếu có) sẽ được thể hiện chi tiết. Ngoài ra, gia chủ cũng quan sát được vị trí lắp đặt trục vít, ray dẫn hướng,…

• Bản vẽ mặt cắt ngang: Cho biết chiều rộng, chiều sâu của khu vực lắp thang, kích thước giếng thang và vị trí cabin hoặc sàn thang trong mặt bằng. Đây là phần cần kiểm tra kỹ khi công trình có diện tích lắp đặt hạn chế.

2.1.3. Bản vẽ cửa thang máy

Bản vẽ bảng điều khiển thể hiện vị trí, kích thước và cách bố trí các nút chức năng bên trong hoặc bên ngoài thang máy. Tùy dòng thang máy, nội dung này có thể nằm trong bản vẽ tổng thể hoặc được tách thành một bản vẽ chi tiết riêng.

Việc tham khảo bản vẽ giúp gia chủ biết vị trí bảng điều khiển, tay nắm và các chi tiết sử dụng trong cabin trước khi hoàn thiện thiết kế nội thất.

2.1.4. Bản vẽ bảng điều khiển thang máy

Bản vẽ bảng điều khiển thể hiện vị trí, kích thước và cách bố trí các nút chức năng bên trong hoặc bên ngoài thang máy. Tùy sản phẩm, tài liệu này có thể nằm trong bản vẽ tổng thể hoặc được tách thành bản vẽ chi tiết riêng.

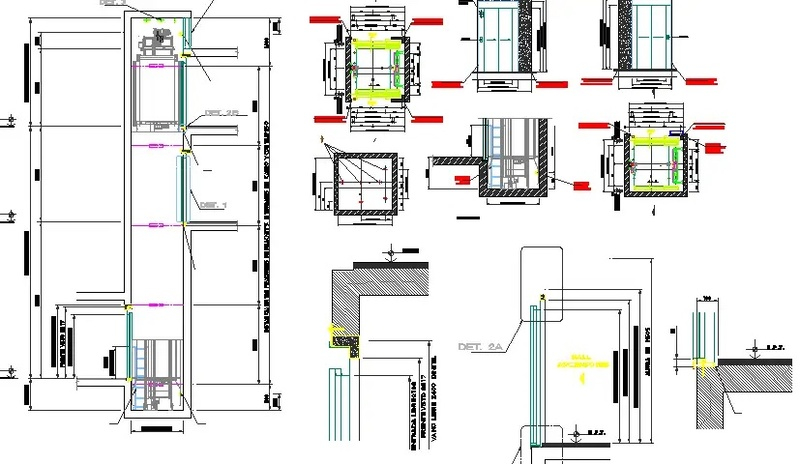

2.1.5. Bản vẽ thiết kế CAD thang máy

CAD, viết tắt của Computer Aided Design, là phương pháp sử dụng phần mềm máy tính để tạo và chỉnh sửa bản vẽ kỹ thuật 2D hoặc mô hình 3D. Với thang máy gia đình, bản vẽ CAD giúp kỹ thuật viên kiểm tra kích thước, vị trí lắp đặt và mối liên hệ giữa thang với kết cấu công trình. Từ đó, giúp gia chủ và kỹ thuật viên dễ dàng quan sát hình ảnh trực quan trong suốt quá trình lắp đặt. Ngoài ra, bản vẽ này còn tăng độ chính xác, phân tích và mô phỏng cấu trúc thang máy tốt hơn so với bản vẽ tay.

Ngoài các kích thước xây dựng, bản vẽ kỹ thuật của từng sản phẩm còn có thể thể hiện vị trí ray dẫn hướng, hệ truyền động hoặc các bộ phận lắp đặt riêng của từng công nghệ thang máy.

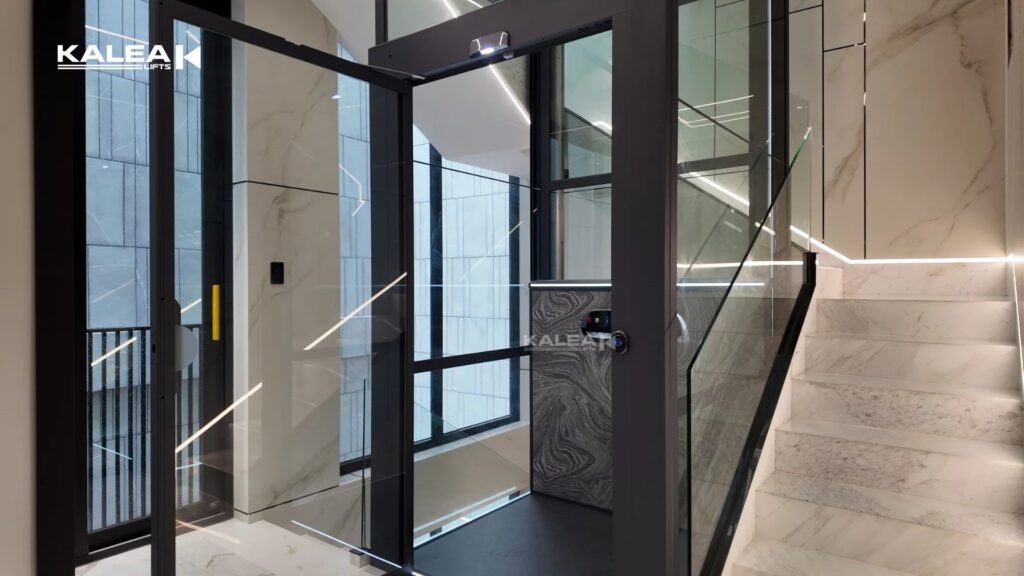

2.2. Bản vẽ thang máy gia đình không pít hiện đại của Kalea

Thiết kế thang máy không hố pit của Kalea giúp giữ kết cấu nhà hiện có, đặc biệt phù hợp cho các công trình nhà phố hoặc biệt thự xây sẵn cần cải tạo không gian.

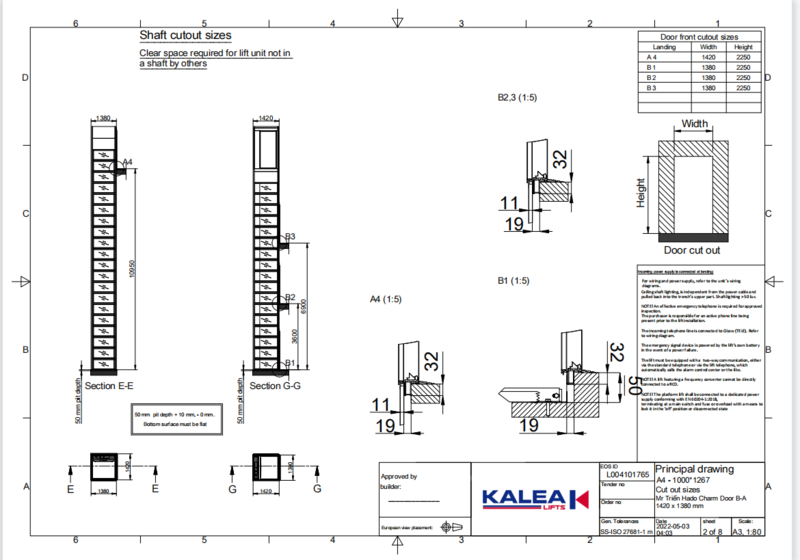

2.2.1. Bản vẽ thiết kế giếng thang máy gia đình

Bản vẽ giếng thang Kalea thể hiện các kích thước cần thiết để xác định vị trí lắp đặt, chiều cao từng tầng và không gian dành cho thang. Khi xem bản vẽ, gia chủ nên đối chiếu kích thước trên mặt cắt với mặt bằng thực tế để kiểm tra khoảng không tại từng tầng.

Hình dưới đây minh họa một bản vẽ giếng thang Kalea với các thông số về chiều cao và kích thước phục vụ lắp đặt.

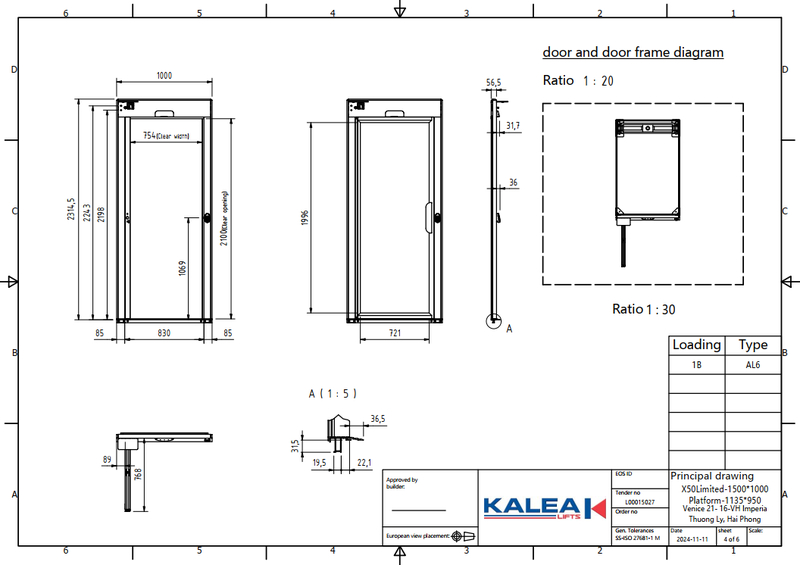

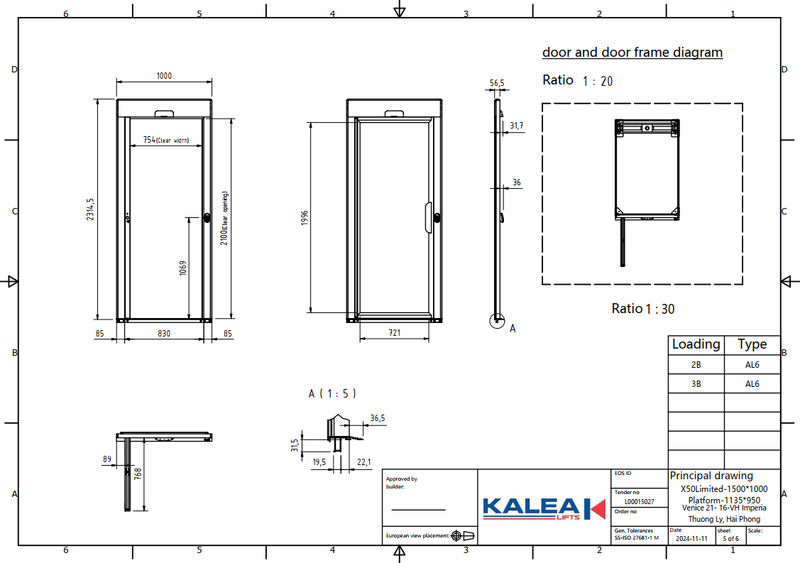

2.2.2. Bản vẽ cửa thang máy gia đình

Bản vẽ cửa thang máy chi tiết của Kalea sẽ đảm bảo đầy đủ chi tiết như cạnh cửa, chân cửa, điểm an toàn và tổng thể thang máy,… Nhờ đó, gia chủ nắm vững kích thước cửa thang máy và không gian cần thiết để cửa đóng mở dễ dàng, thoải mái. Dưới đây là hình ảnh minh họa về bản vẽ của thang máy gia đình Kalea, mời bạn cùng tham khảo:

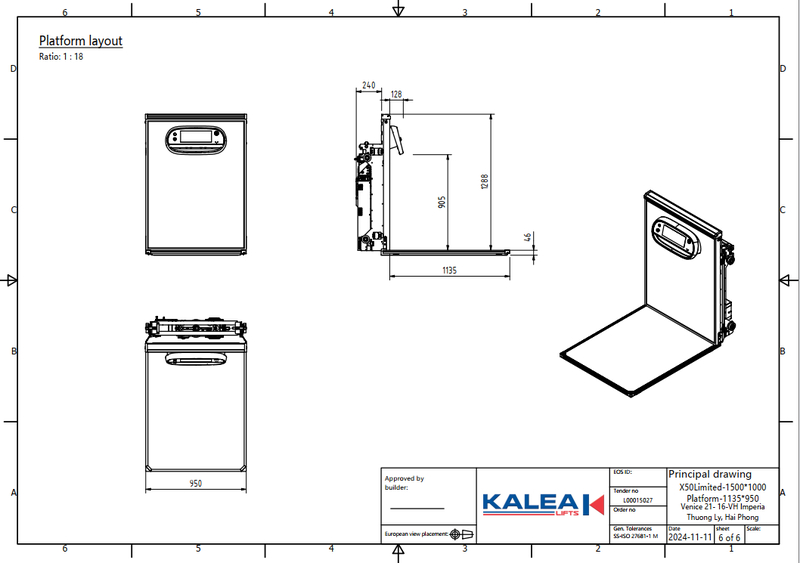

2.2.3. Bản vẽ bảng điều khiển thang máy gia đình

Bản vẽ bảng điều khiển thang máy gia đình Kalea thể hiện đầy đủ thông tin liên quan như vách điều khiển thang, phím bấm, tay nắm, hình chiếu hệ thống sàn thang, bản vẽ 2D và kích thước sử dụng. Nhờ đó, gia chủ có thể dựa vào bản vẽ để xác định kích thước sàn thang và vị trí lắp đặt bảng điều khiển. Dưới đây là hình ảnh minh họa bản vẽ bảng điều khiển thang máy gia đình:

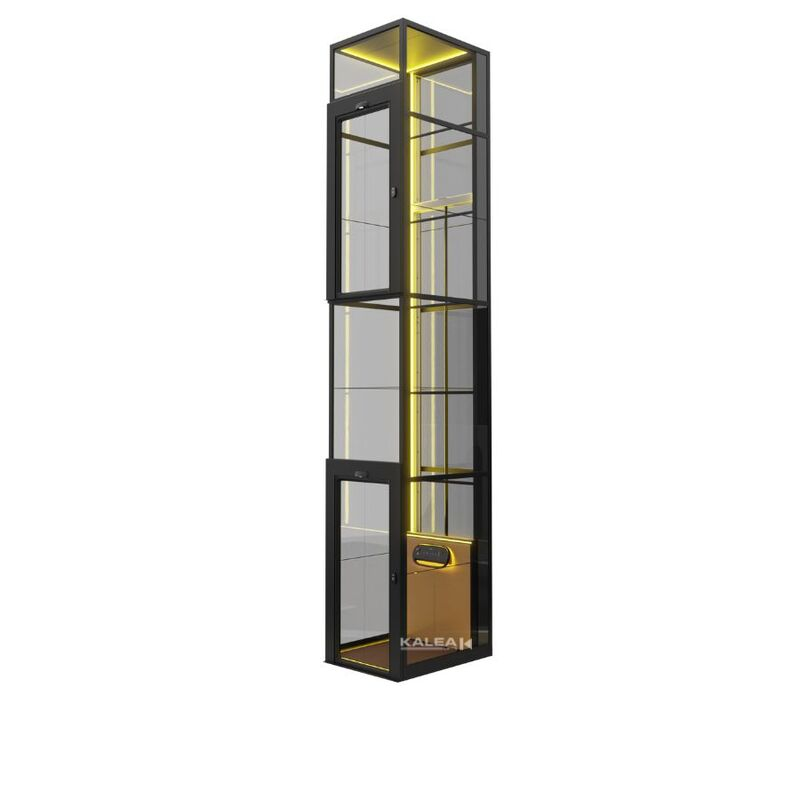

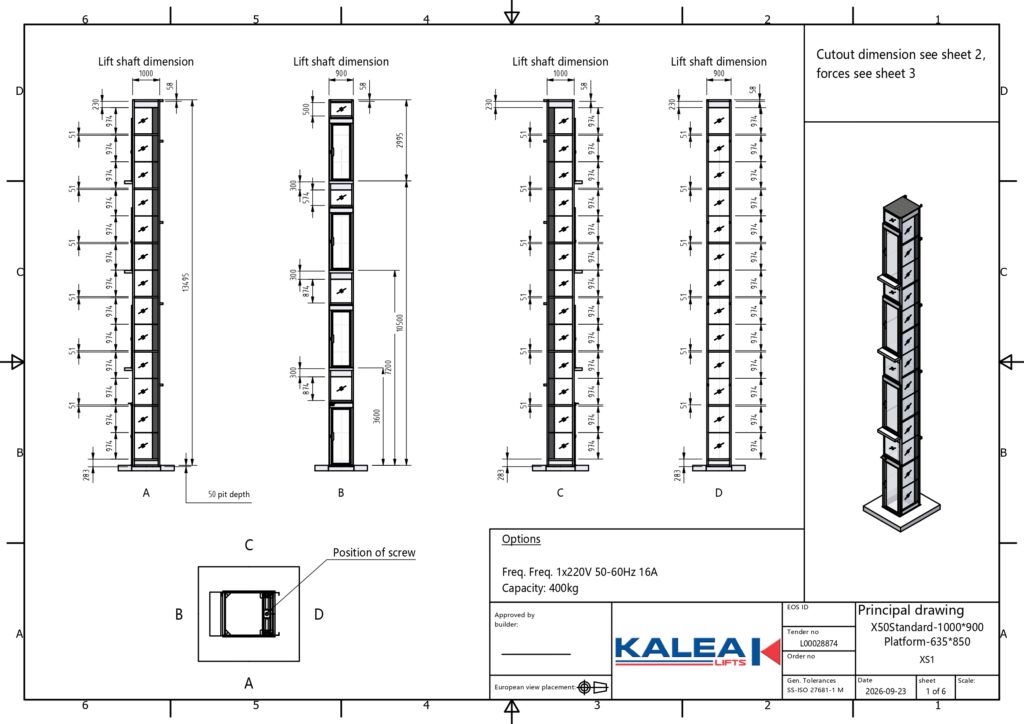

2.2.4. Bản vẽ thiết kế CAD thang máy gia đình

Bản vẽ CAD thang máy gia đình Kalea không chỉ mô phỏng kích thước, cấu tạo của từng bộ phận mà còn mang đến góc nhìn trực quan nhất. Nhờ đó, gia chủ dễ hình dung thang máy khi đưa vào thi công sẽ như thế nào. Dưới đây là ví dụ về bản vẽ CAD, mời gia chủ tham khảo:

>>> Tải bản vẽ CAD của thang máy gia đình Kalea: Ban-ve-thang-may-gia-dinh-kalea-lifts

3. Cách đọc bản vẽ thang máy gia đình đúng chuẩn

Khi nhận bản vẽ, gia chủ cần biết cách đọc để nắm vững thông số và giám sát quy trình. Đối với các dòng cầu thang máy mini gia đình, việc đọc đúng từng mm là yếu tố then chốt để tối ưu diện tích lắp đặt. Nhìn chung có những cách đọc hiểu chính sau:

3.1. Đọc bản vẽ thông qua ký hiệu

Ký hiệu trong bản vẽ thang máy không hoàn toàn giống nhau giữa các nhà sản xuất và các  dòng thang máy. Bảng dưới đây chỉ minh họa một số ký hiệu có thể gặp và không áp dụng cho tất cả các công nghệ thang máy. Khi đọc bản vẽ thực tế, cần ưu tiên bảng chú giải của đúng bộ bản vẽ kỹ thuật.

Lưu ý: Không nên dùng bảng ký hiệu trên để thay thế bảng chú giải trong bản vẽ kỹ thuật chính thức của nhà sản xuất.

3.2. Nên đọc bản vẽ thang máy gia đình theo thứ tự nào?

Khi lần đầu xem bản vẽ thang máy, gia chủ nên đọc theo một trình tự cố định để tránh bỏ sót thông số. Có thể bắt đầu từ mặt bằng từng tầng, sau đó đến mặt cắt dọc, mặt cắt ngang và cuối cùng là các bản vẽ chi tiết.

• Mặt bằng từng tầng: Xác định vị trí thang và hướng cửa.

• Mặt cắt dọc: Kiểm tra chiều cao tầng, hố pít và OH.

• Mặt cắt ngang: Kiểm tra chiều rộng, chiều sâu giếng thang và vị trí.

• Bản vẽ chi tiết: Kiểm tra cửa, bảng điều khiển và các bộ phận liên quan.

Đọc theo trình tự này giúp gia chủ dễ đối chiếu các thông số giữa nhiều bản vẽ và phát hiện sớm nếu có điểm chưa thống nhất.

3.3. Tỉ lệ trên bản vẽ thang máy có ý nghĩa gì?

Bản vẽ thang máy có nhiều tỉ lệ khác nhau, ví dụ như 1:5, 1:10, 1:50, 1:100, 1:200, 1:500,… Ví dụ, tỉ lệ 1:50 nghĩa là 1 cm trên bản vẽ tương ứng 50 cm ngoài thực tế. Những con số này thể hiện kích thước trong bản vẽ và kích thước tương ứng khi lắp đặt thực tế. Vì thế, tùy thuộc vào mức độ phức tạp và khổ giấy mà bản vẽ có tỉ lệ phù hợp.

Tuy nhiên, khi thi công không nên tự suy ra kích thước bằng cách đo trực tiếp trên bản PDF hoặc bản in. Các con số kích thước được ghi rõ trên bản vẽ mới là thông tin cần ưu tiên sử dụng và đối chiếu.

Lưu ý: Nếu kích thước đo tại công trình khác với bản vẽ, không nên tiếp tục thi công dựa trên ước tính. Đơn vị lắp đặt cần đo lại hiện trạng, xác định nguyên nhân chênh lệch và cập nhật bản vẽ hoặc phương án kỹ thuật trước khi tiếp tục các hạng mục liên quan.

4. Kalea tư vấn bản vẽ thang máy gia đình như thế nào?

Khi khảo sát công trình, đội ngũ kỹ thuật Kalea sẽ dựa trên kích thước thực tế, số tầng, vị trí cửa, chiều cao tầng và điều kiện kết cấu để xây dựng phương án phù hợp với dòng thang được lựa chọn. Bản vẽ sau đó là cơ sở để gia chủ, đơn vị xây dựng và đội lắp đặt cùng đối chiếu trong quá trình chuẩn bị công trình.

5. Câu hỏi thường gặp về bản vẽ thang máy gia đình (FAQ)

5.1. Có cần khảo sát thực tế trước khi làm bản vẽ thang máy không?

Có, đặc biệt với nhà cải tạo hoặc công trình đã xây sẵn. Khảo sát thực tế giúp kiểm tra kích thước, cao độ tầng, vị trí cửa và điều kiện kết cấu trước khi hoàn thiện bản vẽ thang máy gia đình, từ đó hạn chế chênh lệch khi lắp đặt.

5.2. Có thể thay đổi vị trí thang sau khi đã có bản vẽ không?

Có thể, nhưng mọi thay đổi về vị trí, kích thước hoặc hướng cửa cần được đơn vị kỹ thuật kiểm tra lại. Nếu thay đổi ảnh hưởng đến mặt bằng thang máy hoặc kết cấu công trình, bản vẽ nên được cập nhật trước khi tiếp tục thi công.

5.3. Nhà cải tạo có cần bản vẽ thang máy không?

Có. Với nhà cải tạo, bản vẽ giúp đối chiếu kích thước thang với không gian và kết cấu có sẵn, từ đó hạn chế phát sinh trong quá trình lắp đặt.

Hiểu đúng bản vẽ thang máy giúp gia chủ kiểm tra được vị trí lắp đặt, kích thước giếng thang, cabin, cửa, hố pít và OH trước khi thi công. Quan trọng nhất là luôn đọc bản vẽ cùng bảng chú giải và tài liệu kỹ thuật của đúng dòng thang thang, thay vì áp dụng một bộ thông số chung cho mọi sản phẩm.

Nếu đang chuẩn bị lắp thang máy gia đình cho nhà xây mới hoặc nhà cải tạo, gia chủ có thể liên hệ Kalea Lifts để đặt lịch khảo sát và tư vấn chi tiết nhé!
