Các tiêu chuẩn cấp nguồn cho thang máy không thể bỏ qua

Thang máy là thiết bị thông minh chạy bằng điện, giúp vận chuyển hành khách an toàn và tiện lợi trong các tòa nhà cao tầng. Để thang máy có thể vận hành hiệu quả, hệ thống điện được bố trí riêng và phải tuân thủ các tiêu chuẩn cấp nguồn cho thang máy. Vậy những tiêu chuẩn này khác gì so với điện sinh hoạt thông thường và việc xin cấp điện thang máy có phức tạp không? Tất cả sẽ được giải đáp chi tiết trong bài viết dưới đây.

Theo TCVN 6396-41:2018, nguồn điện thang máy phải tách biệt hoàn toàn với hệ thống điện sinh hoạt, gồm 5 dây riêng biệt và dung sai điện áp ±5%. Tùy công trình, thang máy có thể dùng điện 1 pha hoặc 3 pha.

1. Tiêu chuẩn cấp nguồn điện cho thang máy là gì?

Theo Tiêu chuẩn Quốc gia TCVN 6396-41:2018, hệ thống điện cấp cho thang máy phải bao gồm 5 dây:

• 3 dây pha (dây nóng).
• 1 dây trung tính (dây lạnh).
• 1 dây tiếp đất (dây nối đất).

Lưu ý:

• Với dây dẫn có chiều dài và tiết diện dưới 50m, dòng tải tiêu chuẩn là 3A/m².

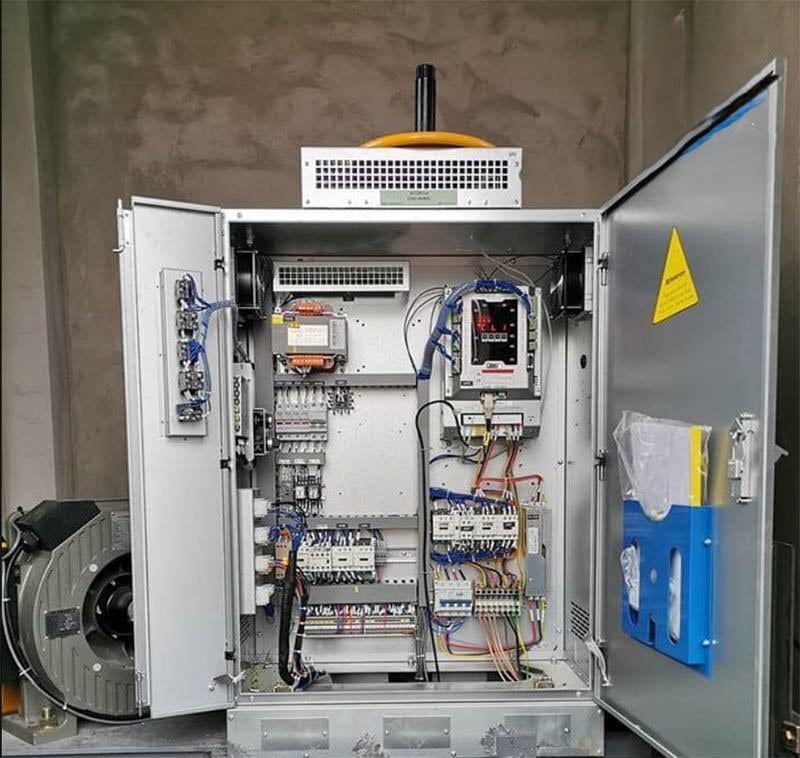

• Các loại dây cần được phân biệt bằng màu sắc để tránh nhầm lẫn. Cụ thể, dây trung tính thường dùng màu xanh lục, dây tiếp đất dùng màu đen, còn dây pha có thể chọn nhiều màu khác nhau.
• Dung sai điện áp cho phép ở mức ±5%.
• Thiết bị ngắt điện của thang máy phải được bố trí sao cho dễ nhận biết và có hướng dẫn sử dụng chi tiết.
• Đường dây điện cấp cho thang máy cần tách biệt hoàn toàn với hệ thống dây điện của các thiết bị khác nhằm hạn chế nguy cơ chập điện hoặc hư hỏng.
• Nên lựa chọn cáp điện chất lượng cao để đảm bảo an toàn, tránh rủi ro về người và của.

2. Tiêu chuẩn nguồn điện vận hành thang máy là gì?

Phần điện thang máy được tiến hành lắp đặt sau khi đã hoàn thiện phần cơ khí. Hai loại nguồn điện được sử dụng phổ biến là:

• Điện 1 pha: Điện 1 pha thường dùng trong sinh hoạt gia đình. Khi áp dụng cho thang máy, nguồn điện 1 pha có thể khiến thang vận hành không ổn định và làm giảm độ bền của thang. Tuy nhiên, nếu có tốc độ và yêu cầu về chiều cao tầng phù hợp, một số loại thang máy vẫn có thể được xem xét sử dụng nguồn điện 1 pha.
• Điện 3 pha: Điện 3 pha thường được sử dụng trong sản xuất công nghiệp và phục vụ cho các thiết bị có công suất lớn nhằm hạn chế tổn hao điện năng. Về cấu trúc, điện 3 pha tương tự như 3 đường điện 1 pha chạy song song và dùng chung 1 dây trung tính. Do đó, hệ thống điện 3 pha thường gồm có 3 dây nóng và 1 dây lạnh. Ở Việt Nam hiện nay, điện 3 pha tiêu chuẩn có giá trị điện là 380V/3F.

3. So sánh nguồn điện 1 pha và 3 pha trong thang máy

Để có thể dễ dàng phân biệt nguồn điện 1 pha và nguồn điện 3 pha trong thang máy, bạn có thể căn cứ vào các tiêu chí sau:

Nguồn điện 1 pha thường phù hợp với các công trình nhà ở nhỏ, số tầng thấp và nhu cầu sử dụng vừa phải. Ngược lại, nguồn điện 3 pha thích hợp cho những công trình cao tầng, diện tích rộng hoặc biệt thự lớn, nơi thang máy cần có tải trọng cao, công suất lớn và vận hành ổn định, bền bỉ.

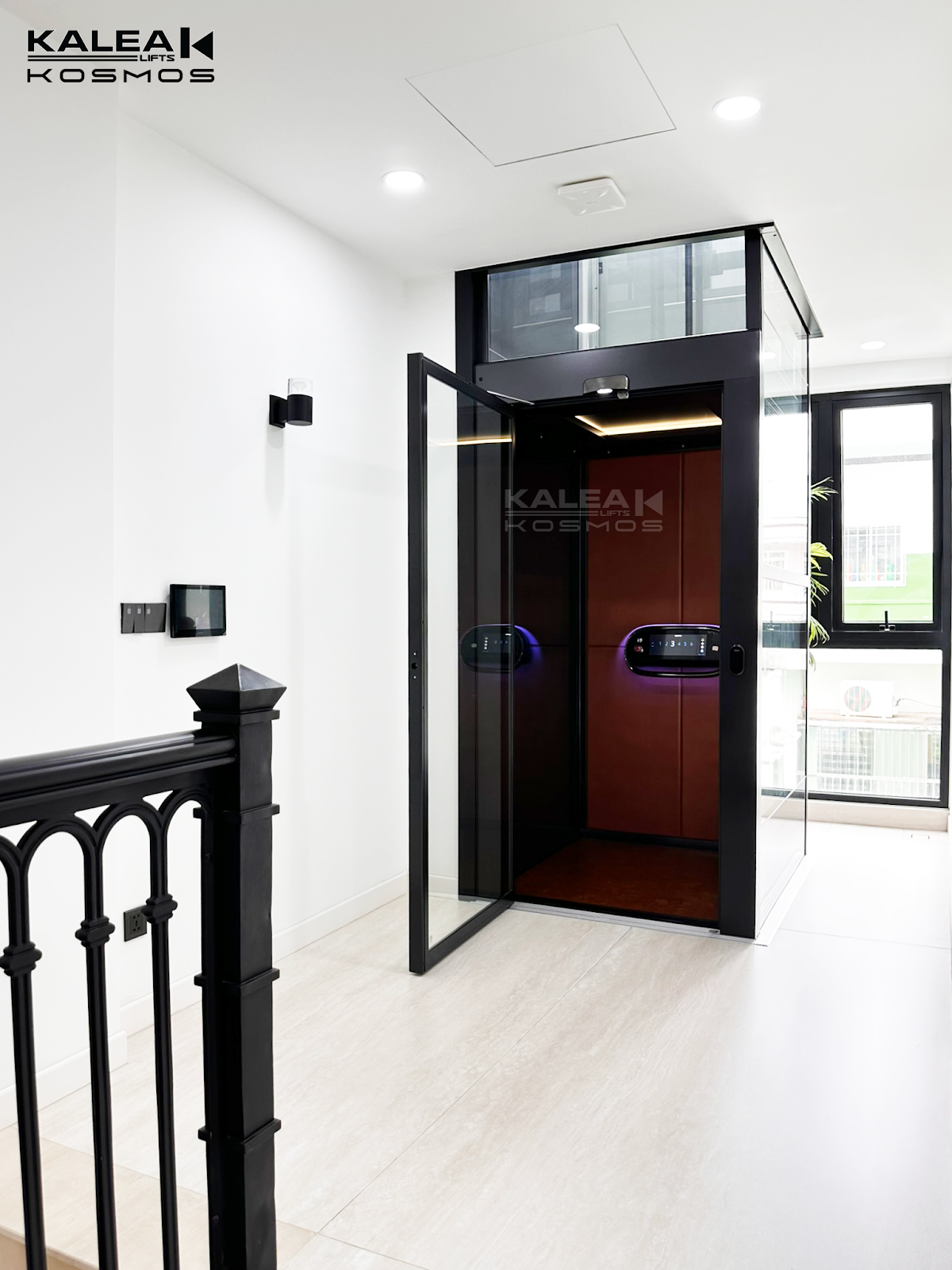

Khi lựa chọn Kalea, thương hiệu thang máy nổi tiếng xuất xứ từ Thụy Điển, khách hàng có thể tùy chọn thang máy sử dụng điện 1 pha và điện 3 pha:

• Nguồn điện 1 pha phù hợp với các mẫu thang máy có tải trọng 400kg và tổng hành trình dưới 13m.
• Nguồn điện 3 pha được khuyến nghị cho dòng thang tải trọng 500kg và tổng hành trình trên 13m.

Cả hai dòng sản phẩm đều được tích hợp các tính năng thông minh, sở hữu thiết kế gọn nhưng vẫn đảm bảo hiệu suất vận hành tối ưu. Tuỳ thuộc vào điều kiện thực tế và yêu cầu của công trình, đội ngũ kỹ thuật viên sẽ tư vấn loại thang máy phù hợp nhất cho khách hàng.

4. Tiêu chuẩn khi lắp nguồn điện và chọn dây dẫn

Để đảm bảo thang máy vận hành an toàn, việc lắp đặt nguồn điện và lựa chọn dây dẫn phải tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt.

4.1. Tiêu chuẩn lắp nguồn điện

Khi lắp đặt nguồn điện cho thang máy, đơn vị thi công cần đảm bảo các yêu cầu sau:

• Tuân thủ đầy đủ các tiêu chuẩn về nguồn điện cho thang máy.
• Lắp đặt nguồn điện trước khi bài trí nội thất để đảm bảo tính thẩm mỹ.
• Khoảng cách giữa nguồn điện và phòng máy phải đảm bảo an toàn.
• Lắp đặt bộ ngắt điện tự động khi sử dụng điện 3 pha.
• Bố trí 5 dây theo quy định, trong đó dây tiếp đất không được dùng chung với dây chống sét.

4.2. Tiêu chuẩn chọn dây dẫn

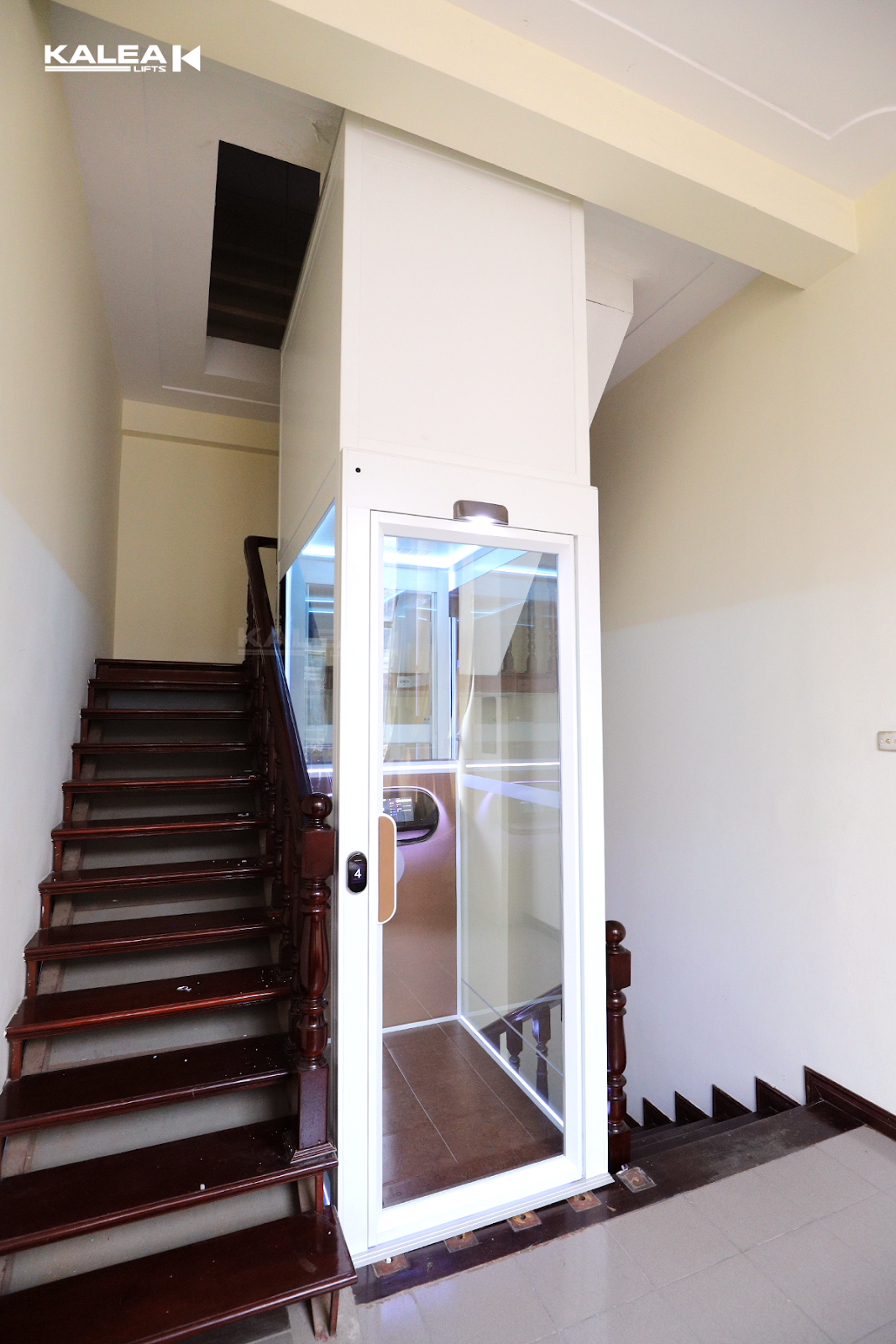

Khi lựa chọn dây dẫn, đơn vị thi công cần căn cứ vào loại thang máy, tải trọng và công suất máy kéo cùng tủ điện để chọn đúng loại và tiết diện cáp:

• Thang máy tải hàng 2000kg: Nếu công suất máy kéo và tủ điện < 15kW, nên chọn dây cáp CU/PVC/XLPE với tiết diện 3×16 + 1×6 mm² hoặc 3×10 + 1×6 mm².
• Thang máy tải khách 250kg – 1000kg: Với công suất máy kéo < 6.7kW và công suất tủ điện < 7.5kW, nên sử dụng dây cáp CU/PVC/XLPE 3×10 + 1×6 mm² hoặc dây 3 pha 4×6 mm².
• Thang máy tải thực phẩm 200kg: Với công suất máy kéo < 2.2kW và công suất tủ điện < 5.5kW, nên chọn dây cáp CU/PVC với tiết diện 3×4 + 1×2.5 mm².

5. Thủ tục xin cấp điện 3 pha cho thang máy có khó không?

Trên thực tế, thủ tục xin cấp điện 3 pha cho thang máy thường không quá phức tạp. Bạn có thể làm hồ sơ đăng ký tại công ty điện lực, với thời gian giải quyết thường không quá 7 ngày.

5.1. Điều kiện để xin cấp điện 3 pha

Trước khi đăng ký, bạn cần đảm bảo các điều kiện sau:

• Địa điểm lắp đặt phải nằm trong khu vực có lưới điện 3 pha của công ty điện lực.
• Có nhu cầu sử dụng điện cho thang máy với công suất phù hợp.
• Cung cấp đầy đủ giấy tờ theo yêu cầu của đơn vị điện lực.

5.2. Hồ sơ cần chuẩn bị

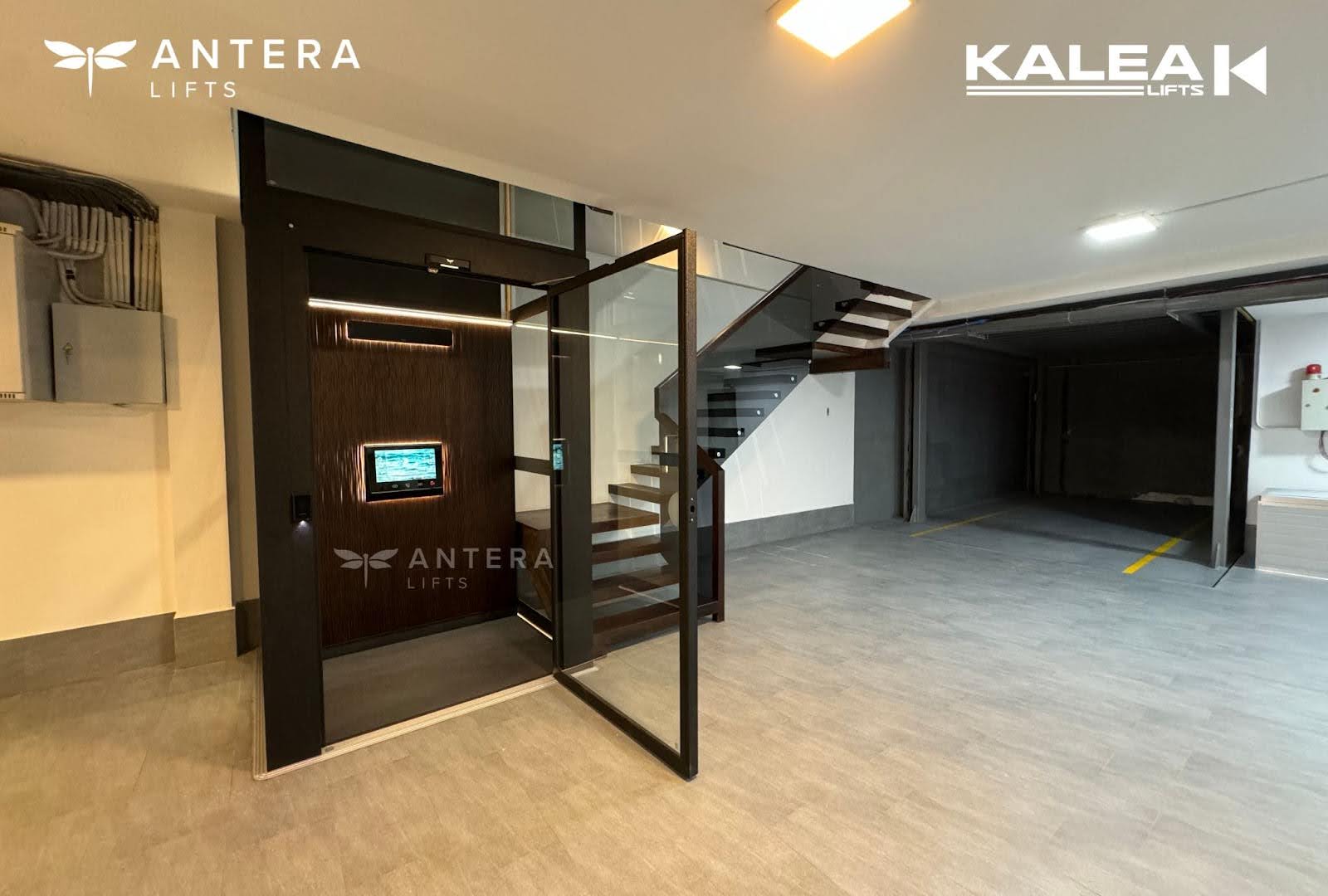

Khi làm thủ tục đăng ký cấp điện 3 pha, bạn cần chuẩn bị các giấy tờ sau:

1 – Đối với hộ gia đình:

• Giấy đề nghị mua điện 3 pha (theo mẫu của công ty điện lực).
• Bản sao CMND/CCCD của chủ hộ.
• Sổ hộ khẩu hoặc giấy chứng nhận quyền sử dụng đất (hoặc hợp đồng thuê nhà nếu nhà đi thuê).
• Giấy tờ chứng minh nhu cầu sử dụng điện 3 pha (ví dụ như hợp đồng mua bán, lắp đặt thang máy).

2 – Đối với doanh nghiệp, tổ chức:

• Giấy phép đăng ký kinh doanh.
• Giấy đề nghị mua điện 3 pha (có dấu của công ty).
• CMND/CCCD của người đại diện pháp lý.
• Hợp đồng thuê hoặc mua địa điểm lắp đặt.
• Hồ sơ thiết kế hệ thống điện thang máy (nếu có).

5.3. Quy trình xin cấp điện 3 pha

Sau khi chuẩn bị đầy đủ hồ sơ, bạn thực hiện theo các bước sau:

• Bước 1: Nộp hồ sơ đăng ký.
• Bước 2: Kiểm tra và khảo sát thực tế.
• Bước 3: Ký hợp đồng mua bán điện.
• Bước 4: Lắp đặt công tơ và hệ thống đo đếm.
• Bước 5: Cấp điện và nghiệm thu.

Lưu ý:

• Nên xin cấp điện trước khi hoàn thiện công trình thang máy để tránh trì hoãn tiến độ.
• Nếu đang dùng điện 1 pha và muốn nâng cấp lên 3 pha, bạn cần làm thủ tục thay đổi hợp đồng điện (Theo Quyết định số 505/QĐ-EVN của Tập đoàn Điện lực Việt Nam).

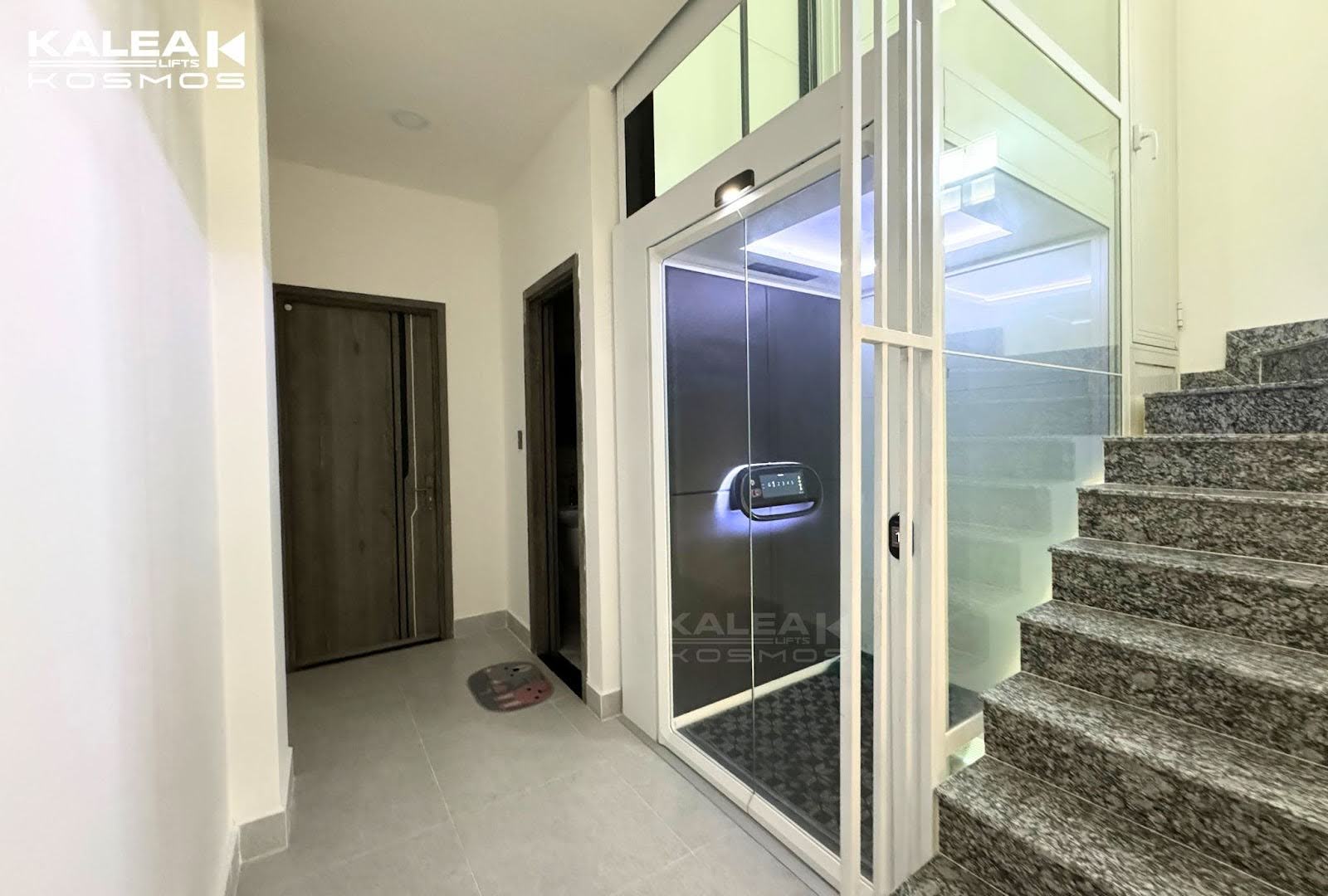

Việc tuân thủ đúng tiêu chuẩn cấp nguồn cho thang máy không chỉ đảm bảo hệ thống vận hành ổn định mà còn góp phần kéo dài tuổi thọ thiết bị và giảm thiểu rủi ro về an toàn điện. Nếu hệ thống điện không được thiết kế và lắp đặt đúng quy định, thang máy có thể đối mặt với nhiều rủi ro nghiêm trọng như:

• Chập điện do quá tải hoặc dây dẫn không đạt chuẩn.
• Giảm tuổi thọ thiết bị vì nguồn điện không ổn định gây hao mòn linh kiện.
• Nguy cơ cháy nổ nếu hệ thống bảo vệ điện không đủ an toàn.

7. Câu hỏi thường gặp

Câu hỏi 1: Thang máy gia đình có bắt buộc dùng điện 3 pha không?

Không bắt buộc. Hầu hết các thang máy gia đình hiện nay có thể vận hành bằng điện 1 pha. Tuy nhiên, với những thang có tải trọng lớn, phục vụ nhiều tầng hoặc sử dụng liên tục, điện 3 pha sẽ giúp thang vận hành ổn định, tiết kiệm điện và bền bỉ hơn.

Câu hỏi 2: Bao nhiêu tầng thì nên chuyển sang điện 3 pha?

Thông thường, từ 5 tầng trở lên, tổng hành trình trên 13m hoặc thang có tải trọng trên 400kg, bạn nên sử dụng điện 3 pha. Việc chuyển sang điện 3 pha giúp đảm bảo công suất hoạt động, tránh sụt áp, đặc biệt trong trường hợp nhà có nhiều thiết bị điện hoạt động cùng lúc.

Câu hỏi 3: Thang máy gia đình Kalea sử dụng điện 1 pha hay 3 pha?

Cả hai. Kalea cung cấp đa dạng dòng thang máy, bao gồm cả dòng thang máy hoạt động với nguồn điện 1 pha và các mẫu thang máy dùng điện 3 pha.

Để có thể lựa chọn giải pháp phù hợp và được hỗ trợ lắp đặt thang máy đúng tiêu chuẩn, hãy liên hệ trực tiếp với đội ngũ chuyên viên của Kalea.
