Tủ điện thang máy là gì? Cấu tạo, vai trò và cách chọn đúng

Tủ điện thang máy là bộ phận trung tâm điều khiển và phối hợp toàn bộ hoạt động của hệ thống thang máy. Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như phân loại thiết bị sẽ giúp chủ đầu tư đưa ra lựa chọn kỹ thuật tối ưu. Bài viết dưới đây sẽ cung cấp kiến thức chuyên môn và bảng báo giá cập nhật mới nhất năm 2026.

Tóm tắt nhanh: Tủ điện thang máy là hệ thống điều khiển trung tâm, giúp thang máy vận hành chính xác và an toàn. Tủ điện có nhiều loại khác nhau, phù hợp với từng nhu cầu sử dụng như gia đình, tải khách hay tải hàng, và có thể được phân loại theo công nghệ điều khiển và nguồn gốc xuất xứ. Việc lựa chọn tủ điện phù hợp giúp tối ưu hiệu suất và chi phí, đồng thời mang lại sự an tâm cho người sử dụng.

1. Tủ điện thang máy là gì? Hoạt động như thế nào?

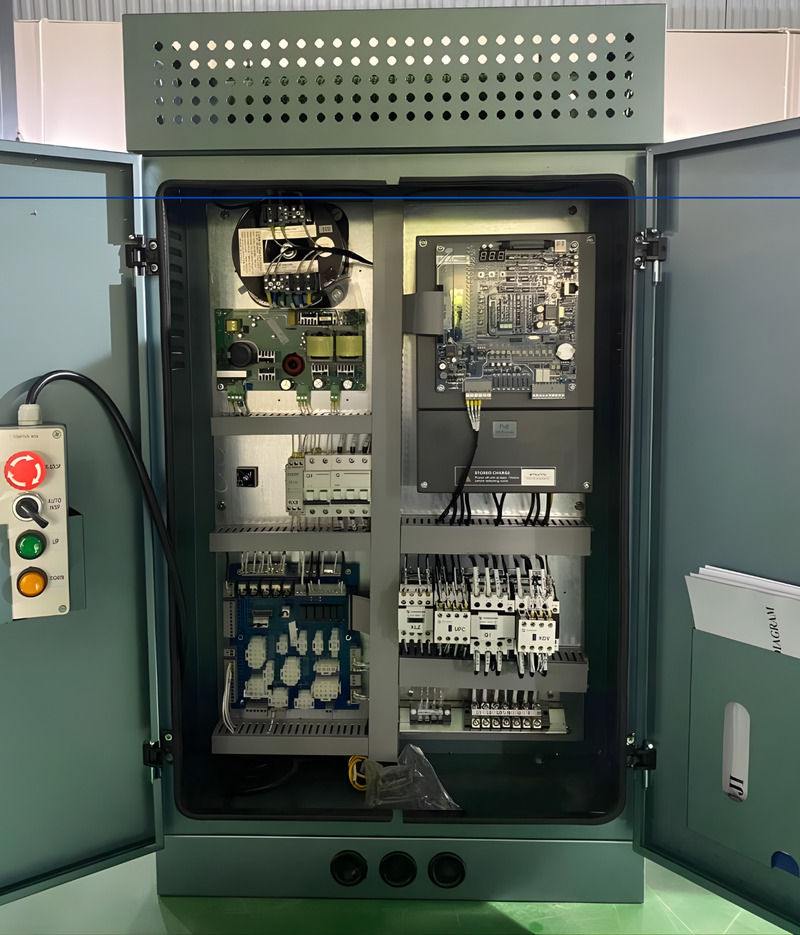

Tủ điện thang máy (hay tủ điều khiển) là bộ phận trung tâm quản lý, xử lý tín hiệu và điều khiển toàn bộ hoạt động của thang máy. Tủ điện thang máy có đa dạng kích thước, tùy thuộc vào loại thang (gia đình, tải khách, tải hàng), công nghệ điều khiển (PLC, vi mạch 32-bit) và công suất động cơ. Đối với tủ điện thang máy gia đình thường có thiết kế nhỏ gọn để tối ưu không gian.

Tủ điện có kích thước nhỏ gọn, khoảng cao gần 1m, rộng 20cm, sâu 20cm. Đặc biệt, với thang máy Kalea, tủ điện được tích hợp trực tiếp cùng cụm động cơ phía sau bảng điều khiển, giúp tối ưu không gian lắp đặt, đảm bảo thiết kế gọn gàng và không chiếm thêm diện tích sử dụng.

Tủ điện hoạt động theo một cơ chế lặp đi lặp lại liên tục: Khi người dùng nhấn nút gọi tầng, tín hiệu sẽ được truyền về hệ thống điều khiển trung tâm. Tại đây, hệ thống xử lý thông tin, xác định vị trí tầng cần đến và truyền lệnh đến bộ biến tần. Biến tần điều chỉnh tốc độ động cơ kéo để cabin di chuyển êm ái đến đúng vị trí, đồng thời phối hợp với các rơ le, mạch điều khiển để mở/đóng cửa an toàn.

2. Tủ điện thang máy có vai trò gì?

Tủ điện thang máy (tủ điều khiển) là “bộ não” trung tâm, đóng vai trò quan trọng nhất trong việc vận hành, điều khiển toàn bộ hoạt động của thang máy:

• Điều khiển và kiểm soát vận hành: Tủ điện thu nhận yêu cầu từ người dùng, tính toán dữ liệu nhanh chóng và phát lệnh điều hướng để cabin di chuyển đến chính xác vị trí được chỉ định.
• Kiểm soát tốc độ: Thiết bị thay đổi mức điện áp và tần số thông qua bộ biến tần, điều chỉnh động cơ tăng hoặc giảm tốc đồng đều nhằm loại bỏ tình trạng rung lắc.
• Đảm bảo an toàn: Dựa trên dữ liệu từ mạng lưới cảm biến, hệ thống tự động nhận diện tình trạng quá tải, kẹt cửa hoặc phát tín hiệu dừng khẩn cấp khi có sự cố kỹ thuật.
• Quản lý nguồn điện dự phòng: Khi nguồn điện lưới gián đoạn, tủ điều khiển kích hoạt bộ lưu điện (UPS) hoặc hệ thống cứu hộ tự động (ARD) để đưa cabin về tầng gần nhất.
• Tối ưu hóa năng lượng: Các bo mạch vi xử lý 32-bit kết hợp với biến tần công nghệ cao giúp hệ thống kiểm soát lượng điện năng tiêu thụ ở mức thấp nhất.

3. Cấu tạo của tủ điện thang máy

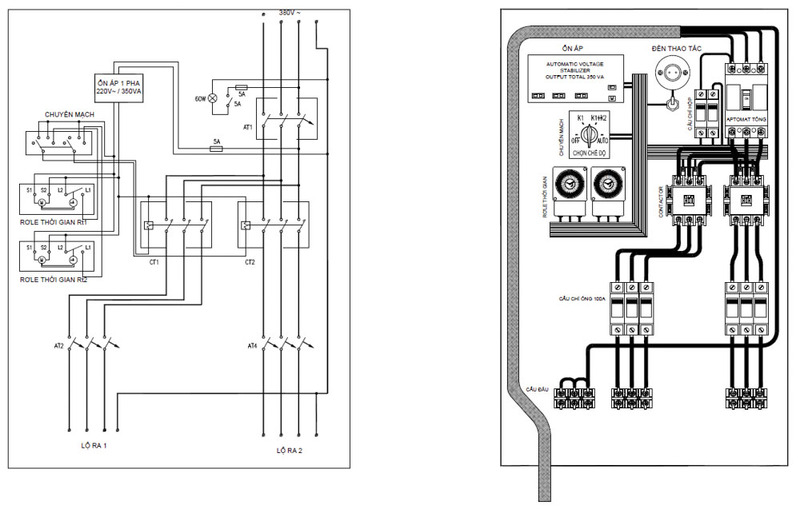

Hệ thống điều khiển được cấu thành từ các cụm linh kiện điện tử và thiết bị đóng ngắt công nghiệp liên kết đồng bộ với nhau:

• Bộ điều khiển trung tâm (CPU/PLC): Là bộ phận quan trọng nhất (như CPU máy tính), tiếp nhận tín hiệu từ các tầng, trong cabin và xử lý, đưa ra lệnh điều khiển toàn bộ hệ thống hoạt động.
• Biến tần (Inverter): Chuyên trách thay đổi tần số và điện áp cấp cho động cơ kéo, giúp duy trì tốc độ ổn định và định vị điểm dừng chính xác.
• Contactor, rơ le và cầu chì: Đây là nhóm thiết bị đóng ngắt dòng điện công suất cao, thiết lập cơ chế bảo vệ an toàn cho mạch điện chính khi phát hiện quá dòng.
• Thiết bị bảo vệ hệ thống: Bao gồm các linh kiện giám sát hiện tượng quá tải và quá dòng để bảo vệ hệ thống bo mạch nhạy cảm khỏi rủi ro đoản mạch.
• Bộ biến áp và thiết bị nguồn: Thực hiện chuyển đổi điện áp lưới thành dòng điện áp thấp (24V, 110V) để cấp nguồn ổn định cho vi mạch hoạt động.

4. Có những loại tủ điện thang máy nào?

Tùy vào nhu cầu sử dụng và đặc thù công trình, gia chủ có thể lựa chọn các dòng tủ điện với công nghệ và xuất xứ khác nhau.

4.1. Phân loại theo mục đích sử dụng

Việc phân loại dựa trên công năng thực tế giúp chủ đầu tư chọn đúng cấu hình thiết bị, đảm bảo tối ưu chi phí và hiệu suất vận hành:

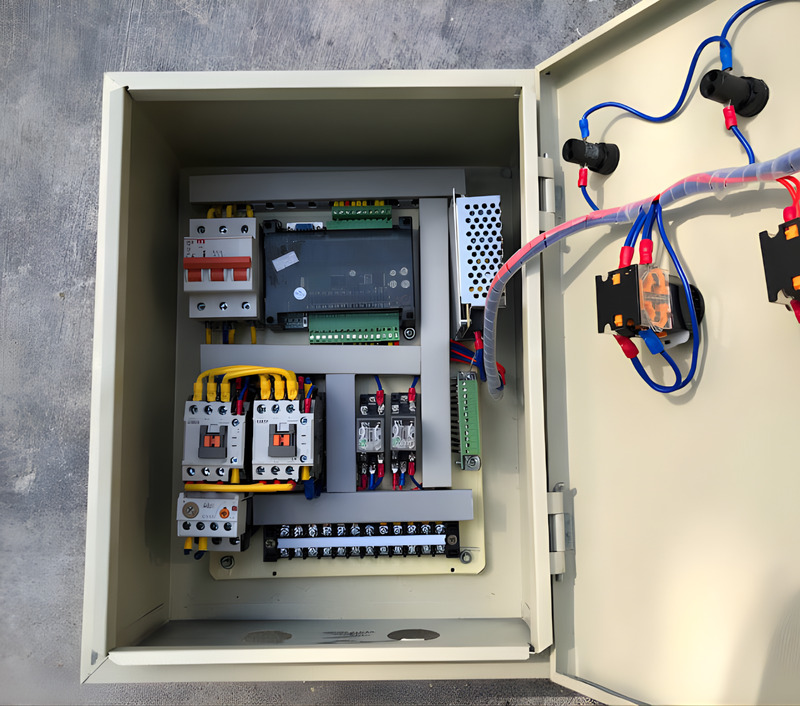

• Tủ điện thang máy gia đình: Dòng thiết bị này có thiết kế nhỏ gọn, tiêu thụ ít điện năng nhờ sử dụng hệ điều khiển vi mạch cơ bản. Hệ thống được cấu hình chuyên biệt để phục vụ các công trình nhà ở dân dụng, biệt thự có số tầng ít và mức tải trọng nhẹ.
• Tủ điện thang máy tải khách: Thiết bị tích hợp các bộ vi xử lý tốc độ cao (như chip 32-bit kép) nhằm quản lý đa điểm gọi và xử lý dữ liệu phức tạp. Cấu hình mạnh mẽ này đáp ứng hoàn hảo nhu cầu di chuyển liên tục tại chung cư, tòa nhà văn phòng hay trung tâm thương mại.
• Tủ điện thang máy tải hàng: Kết cấu tủ ưu tiên độ bền cơ khí cao, giao diện điều khiển đơn giản nhưng yêu cầu hệ thống contactor và động cơ chịu được dải công suất lớn. Hệ thống điều khiển này được thiết kế để phục vụ việc luân chuyển khối lượng hàng hóa nặng tại các nhà máy, kho bãi hoặc khu công nghiệp chuyên dụng.

4.2. Phân loại theo công nghệ điều khiển

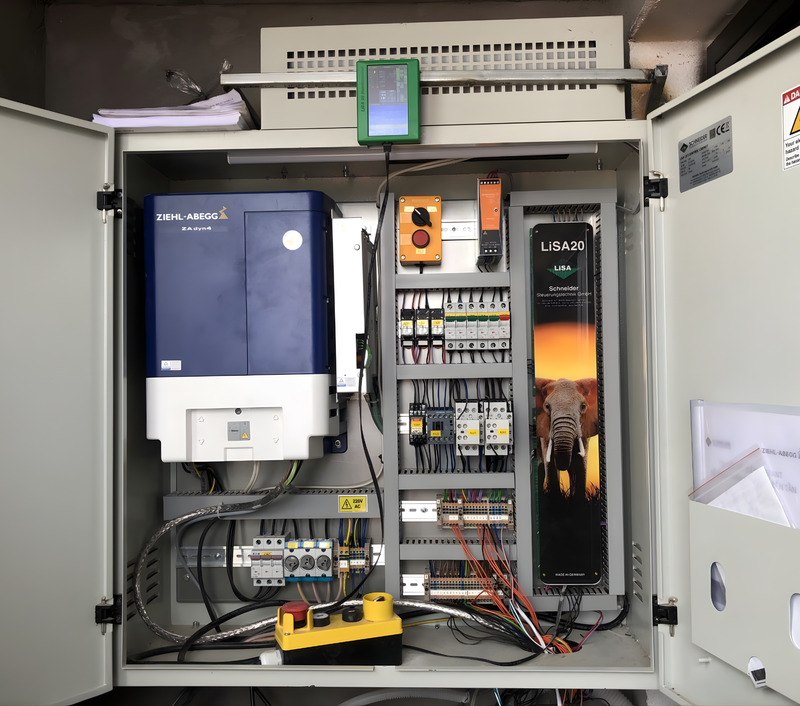

Phương thức điều khiển quyết định trực tiếp đến độ mượt mà, tốc độ phản hồi và khả năng tích hợp công nghệ giám sát từ xa của toàn hệ thống:

4.3. Phân loại theo nguồn gốc xuất xứ

Nguồn gốc xuất xứ của linh kiện cấu thành ảnh hưởng trực tiếp đến độ đồng bộ, tuổi thọ thiết bị và ngân sách đầu tư ban đầu:

• Tủ nhập khẩu nguyên chiếc: Thiết bị được sản xuất và lắp ráp đồng bộ từ các quốc gia phát triển, mang lại độ bền bỉ vượt trội cùng tính ổn định cực cao. Sản phẩm phù hợp cho các dự án cao cấp yêu cầu khắt khe về kỹ thuật, nhưng đòi hỏi chi phí đầu tư lớn và thời gian chờ linh kiện lâu.

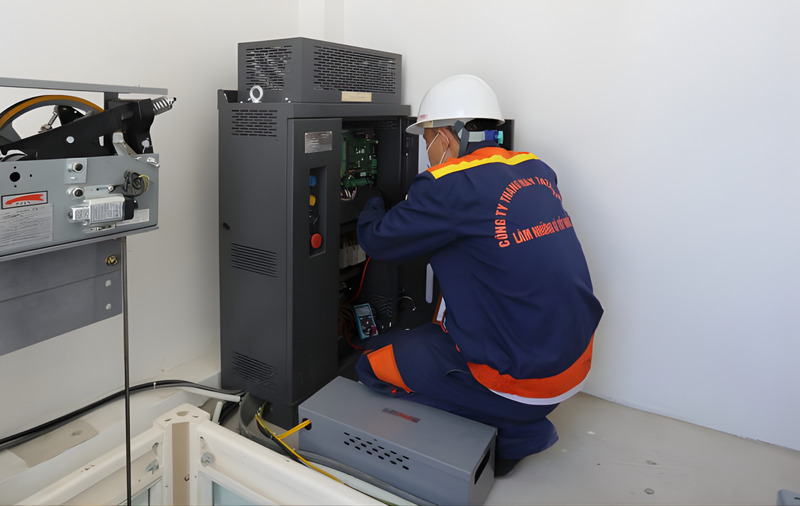

• Tủ lắp ráp (Tủ liên doanh): Hệ thống kết hợp sử dụng linh kiện ngoại nhập với quy trình đấu nối trực tiếp trong nước, đảm bảo khả năng bảo trì nhanh chóng do luôn có sẵn vật tư thay thế. Đây là giải pháp lý tưởng giúp tối ưu hóa chi phí cho các công trình nhà ở quy mô nhỏ hoặc thang máy gia đình.

5. Tủ điện thang máy thường được lắp ở đâu?

Vị trí bố trí hệ thống điều khiển phụ thuộc trực tiếp vào bản vẽ kiến trúc của hố thang và chủng loại thang máy được áp dụng.

5.1. Đối với tủ điều khiển thang máy có cabin

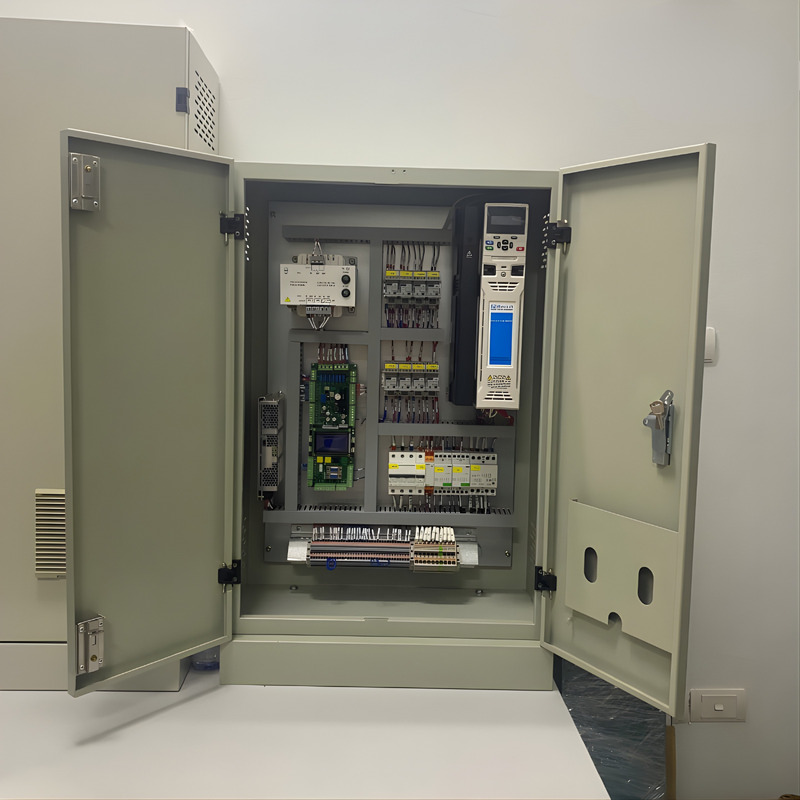

Các hệ thống thang máy tải khách hay tải hàng truyền thống thường bố trí tủ điện nằm trong không gian phòng máy riêng biệt ở khu vực trên cùng của giếng thang. Tuy nhiên, các dòng thang máy không phòng máy đời mới hiện nay lại đặt tủ điện một cách gọn gàng ngay sát cửa tầng trên cùng hoặc tích hợp khéo léo bên trong vách hố thang.

5.2. Đối với tủ điều khiển thang máy không có cabin

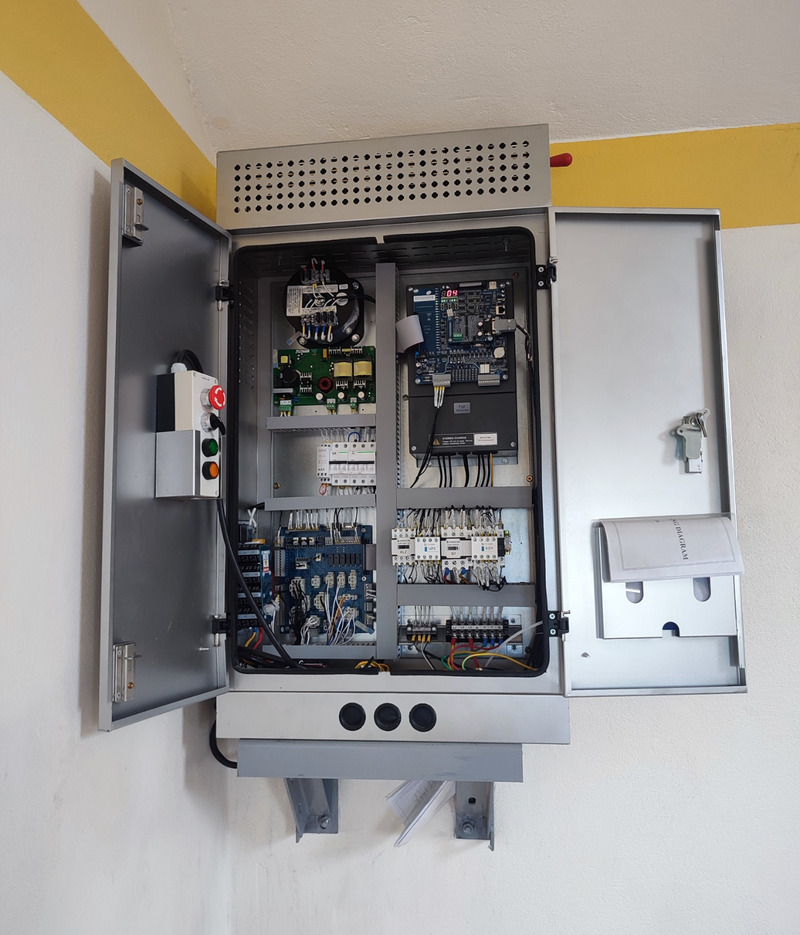

Với dòng thang tải thực phẩm hoặc tời nâng hàng có tải trọng dưới 500kg, tủ điện thường được treo trực tiếp trên tường tại tầng phục vụ chính. Việc bố trí như vậy giúp người vận hành dễ dàng theo dõi trạng thái hoạt động và thao tác điều khiển gọi tầng mà không cần di chuyển nhiều vị trí.

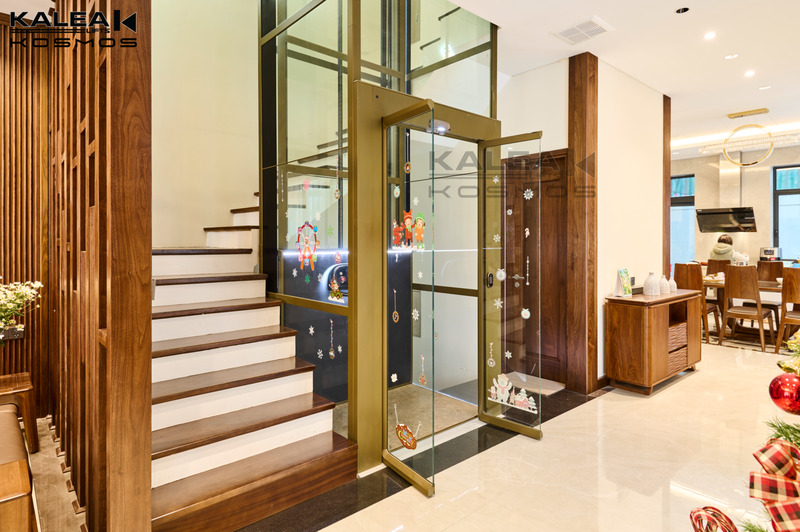

Đối với dòng thang máy Kalea, dù là có cabin hay không cabin, tủ điện đều được bố trí phía sau bảng điều khiển, giúp tối ưu không gian lắp đặt, đảm bảo tổng thể gọn gàng và không làm phát sinh thêm diện tích sử dụng.

6. Báo giá tủ điện thang máy mới nhất 2026

Chi phí đầu tư tủ điện thang máy phụ thuộc vào nhiều yếu tố kỹ thuật như chủng loại thang máy, công suất động cơ, nền tảng công nghệ điều khiển và nguồn gốc xuất xứ linh kiện. Dưới đây là bảng mức giá tham khảo cập nhật mới nhất để gia chủ cân nhắc ngân sách.

Lưu ý: Giá trên có thể đã gồm hoặc chưa gồm chi phí lắp đặt tùy từng đơn vị cung cấp. Chi phí lắp đặt thực tế phụ thuộc loại thang, vị trí tủ và hiện trạng công trình.

Như vậy, chủ đầu tư nên áp dụng hệ thống tủ nội địa đối với công trình nhà ở thấp tầng nhằm tiết kiệm ngân sách đầu tư ban đầu. Đối với các dự án chung cư hoặc trung tâm thương mại có tần suất sử dụng cao, hệ thống tủ điện lắp ráp linh kiện nhập khẩu là phương án kỹ thuật bắt buộc để đảm bảo hiệu suất.

7. Cách lựa chọn tủ điện phù hợp

Lựa chọn tủ điện phù hợp dựa trên 4 yếu tố cốt lõi:

• Xác định nhu cầu sử dụng: Phân tích rõ mục đích lắp đặt là thang máy phục vụ gia đình, tải khách tại tòa nhà cao tầng hay vận chuyển hàng hóa. Công trình nhà ở dân dụng nên ưu tiên tủ điện nhỏ gọn, tiết kiệm điện, trong khi các dự án lớn yêu cầu hệ thống xử lý nhiều điểm gọi và cường độ di chuyển cao.
• Đảm bảo tính tương thích kỹ thuật: Tủ điện cần tương thích với động cơ, biến tần, số điểm dừng và hệ điều khiển hiện tại. Nên chọn tủ điện công nghiệp có khả năng linh hoạt với các mức công suất và nguồn điện hai pha hoặc ba pha.
• Khả năng nâng cấp và kết nối mạng: Tủ điều khiển nên ưu tiên sử dụng vi xử lý thế hệ mới như AS380 hoặc Nice 3000 để dễ dàng lập trình thêm hoặc bớt tầng khi công trình thay đổi thiết kế. Các bo mạch vi xử lý 32-bit hiện đại còn cho phép truyền tải dữ liệu đến hệ thống quản lý, giám sát từ xa qua kết nối internet.

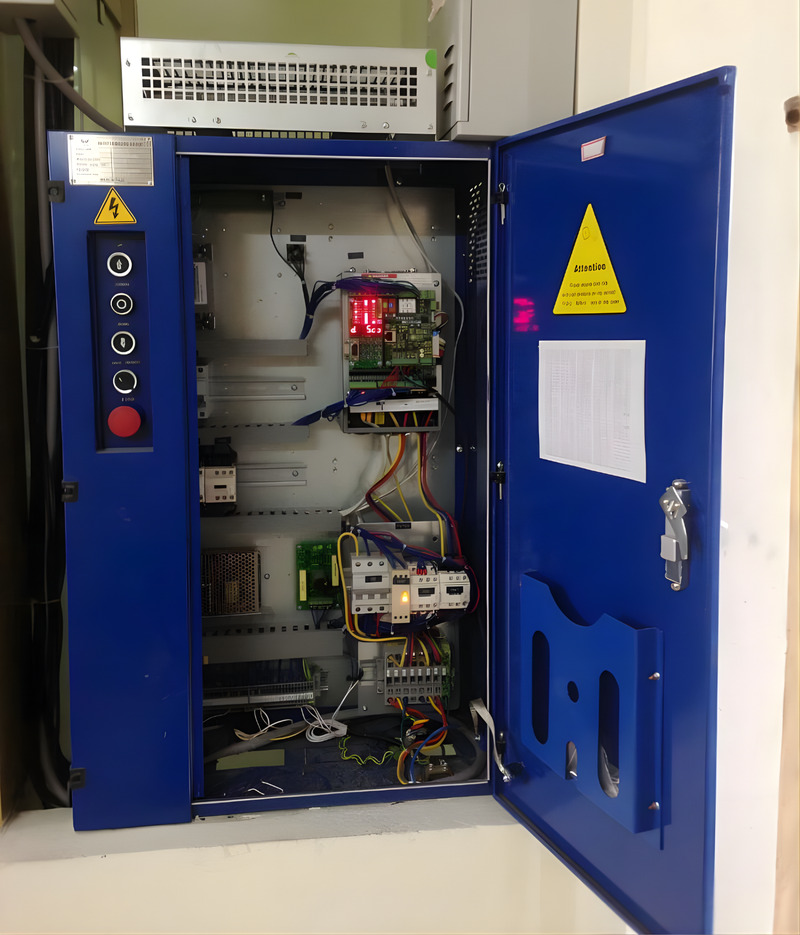

• Chọn vỏ tủ theo môi trường: Sử dụng vỏ sơn tĩnh điện/nhựa IP40 cho môi trường trong nhà; ưu tiên vỏ có mái che, gioăng chống nước IP65 hoặc chất liệu Inox 304 cho môi trường ngoài trời và khu vực ăn mòn cao.

8. Cần lưu ý gì khi chọn và lắp đặt tủ điện thang máy?

Quy trình thiết lập hệ thống điện yêu cầu tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để ngăn ngừa rủi ro chập cháy và đảm bảo an toàn vận hành.

• Dựa trên mục đích sử dụng: Thang tải khách ưu tiên vận hành êm, dừng tầng chính xác; thang tải hàng cần công suất lớn, độ bền cao, chịu được tần suất hoạt động liên tục.
• Dựa trên số tầng và loại công trình: Nhà phố thấp tầng nên chọn tủ công suất nhỏ để tiết kiệm diện tích; các tòa nhà cao tầng hoặc chung cư bắt buộc dùng tủ điện có khả năng điều khiển nhóm và xử lý tốc độ cao để tối ưu lưu thông.
• Dựa trên công nghệ điều khiển: Ưu tiên hệ VVVF (biến tần) để giúp thang chạy êm, tiết kiệm điện và giảm hao mòn thiết bị; PLC phù hợp hệ đơn giản hoặc tải hàng, ít yêu cầu tối ưu tốc độ.
• Lưu ý về đơn vị cung cấp: Ưu tiên sản phẩm có CO/CQ rõ ràng, linh kiện chính hãng, đơn vị có năng lực kỹ thuật tốt, hỗ trợ bảo trì và cung cấp linh kiện thay thế nhanh chóng.

• Lưu ý về môi trường lắp đặt: Trong nhà cần đảm bảo chống bụi, chống va đập và thông gió tốt; ngoài trời phải dùng tủ chống nước, chống ẩm, vật liệu bền như thép sơn tĩnh điện hoặc inox để hạn chế ăn mòn.
• Dựa trên ngân sách và khả năng bảo trì: Tủ nhập khẩu phù hợp nhu cầu cao cấp, độ bền lớn; tủ lắp ráp linh kiện phù hợp ngân sách vừa phải, dễ thay thế và bảo trì trong quá trình sử dụng.

9. Câu hỏi thường gặp về tủ điện thang máy (FAQ)

1. Tủ điện thang máy là gì?

Tủ điện thang máy là trung tâm điều khiển (bộ não) của toàn bộ hệ thống thang máy. Nó có chức năng tiếp nhận, xử lý các tín hiệu gọi tầng và điều khiển động cơ để đưa cabin di chuyển đến đúng vị trí yêu cầu một cách an toàn và êm ái.

2. Tủ điện thang máy thường lắp ở đâu?

Với thang máy truyền thống có phòng máy, tủ điện thường đặt trong phòng máy trên cùng của giếng thang; với thang máy không phòng máy, tủ điện thường bố trí cạnh cửa tầng trên cùng hoặc tích hợp trong vách hố thang. Riêng các dòng thang tải nhỏ, tủ điện có thể được treo trực tiếp trên tường tại tầng phục vụ chính.

3. Tủ điện nhập khẩu và lắp ráp khác nhau thế nào?

Tủ điện nhập khẩu nguyên chiếc được sản xuất đồng bộ tại nước ngoài, có độ ổn định và độ bền cao, phù hợp với các công trình yêu cầu tiêu chuẩn kỹ thuật cao nhưng chi phí đầu tư lớn hơn. Trong khi đó, tủ điện lắp ráp (liên doanh) sử dụng linh kiện nhập khẩu nhưng được đấu nối trong nước, giúp tối ưu chi phí và thuận tiện hơn trong việc bảo trì, thay thế linh kiện.

Với câu hỏi tủ điện thang máy là gì, đây chính là bộ phận trung tâm đóng vai trò như “bộ não” quản lý, xử lý tín hiệu và điều khiển toàn bộ hoạt động của thang máy để đảm bảo vận hành chính xác, an toàn. Việc hiểu rõ cấu tạo và các tiêu chí kỹ thuật sẽ giúp chủ đầu tư lựa chọn được loại tủ phù hợp với nhu cầu thực tế, từ đó tối ưu hóa hiệu suất vận hành và chi phí đầu tư.
