Hố pit thang máy gia đình| Chiều sâu & Kích thước cần biết

2021/09/06

Hố pit thang máy gia đình là bộ phận được nhiều quan tâm bởi vì quá trình thi công hố pit có thể sẽ cần phải thay đổi kết cấu và nền móng kiến trúc của công trình xây sẵn, hơn thế nữa là ảnh hưởng đến yếu tố phong thủy ngôi nhà.

Vậy kích thước hố pit là bao nhiêu, những lưu ý khi thiết kế hố pit là gì và liệu có thang máy nào không cần xây hố pit để tránh ảnh hưởng tới ngôi nhà hay không? Tất cả sẽ được giải đáp qua bài viết sau đây.

1. Hố pit thang máy gia đình là gì?

 Hố pít thang máy gia đình là một phần của hố thang được tính từ mặt sàn hoàn thiện của tầng đầu tiên có cửa thang đến mặt đáy hố thang

2. Tác dụng hố pit thang máy gia đình

Đối với thang máy gia đình cabin trên thị trường hiện nay, đang ứng dụng công nghệ vận hành truyền thống, hố pit là một yếu tố thiết kế quan trọng  đảm nhiệm 3 chức năng:

  • Phía trong hố pit lắp đặt bộ phận giảm chấn để hấp thu và giảm bớt lực do cabin tác động xuống, giúp thang máy duy trì độ êm và ổn định khi hoạt động;
  • Hố pit là khoảng trống an toàn phòng tránh sự va chạm của cabin trong trường hợp thang máy di chuyển vượt quá hành trình;
  • Không gian thực hiện các thao tác bảo trì, bảo dưỡng thang máy hoặc sửa chữa phát sinh của đội ngũ kỹ thuật viên.

Tuy nhiên, đối với dòng thang máy áp dụng công nghệ trục vít vận hành tiên tiến như thang máy gia đình Kalea thì không cần hố pit hoặc chỉ yêu cầu hố pit rất nông để đảm bảo phần khung thang máy. Chính nhờ điều này, giờ đây hố pit có thể được xây dựng từ tầng hai (tầng lửng), bên cạnh vị trí tầng dưới cùng như thông thường.

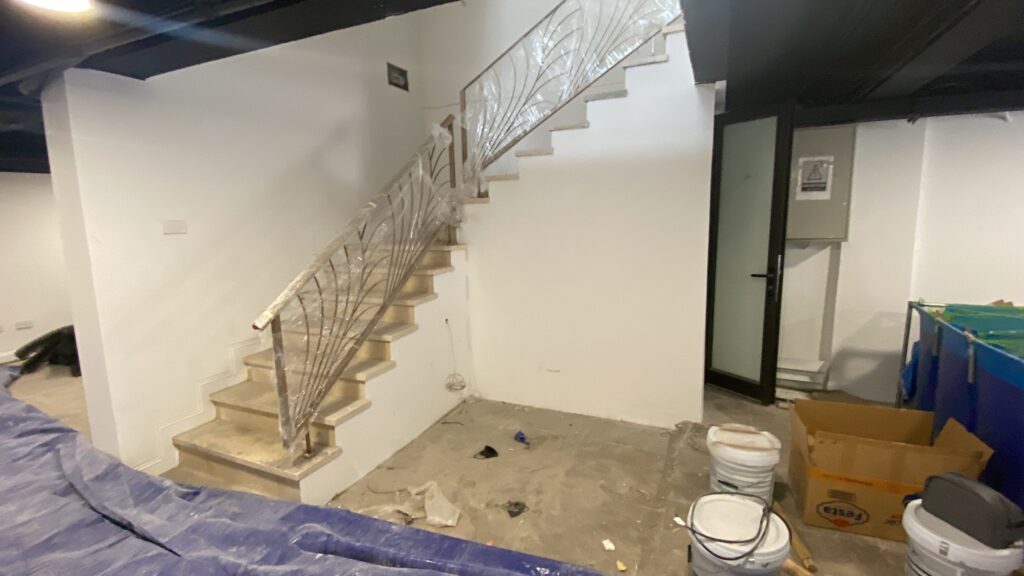

Hình ảnh hố pit thang máy gia đình Kalea không yêu cầu hố pit hoặc hố pit rất nông chỉ 60mm

Hình ảnh hố pit thang máy gia đình Kalea không yêu cầu hố pit hoặc hố pit rất nông chỉ 60mm

3. 5 Lưu ý khi thiết kế hố pit thang máy gia đình

Khi xây dựng hố pit thang máy, kỹ thuật cần đảm bảo các tiêu chuẩn về kết cấu xây dựng hố pit cũng như như lưu ý đặc biệt như:

  • Xây dựng kích thước hố pit thang máy gia đình thẳng đứng và cân đối với kích thước của giếng thang ở phía trên;
  • Sử dụng vật liệu chống thấm nước triệt để nhất dành cho hố pit;
  • Đảm bảo hố pit luôn luôn khô ráo, không được ngấm nước;
  • Dịch chuyển những đường dẫn nước, dẫn điện ra khỏi khu vực hố pit;
  • Xây dựng phương án chống thấm hiệu quả.

Tìm hiểu thêm: Gia chủ cần biết gì khi THIẾT KẾ HỐ THANG MÁY GIA ĐÌNH?

4. Kích thước hố pit thang máy gia đình trên thị trường

Kết cấu của hố pít thang máy gia đình bao gồm bộ giảm chấn hỗ trợ dừng đỡ cabin hoặc đối trọng trong quá trình hoạt động lên xuống và hệ thống thiết bị an toàn như phanh hãm/ kích hoạt thang máy, chuông báo động, công tắc chống vượt hành chính, tín hiệu báo kẹt cửa thang,…

Hiện nay, kích thước hố pít thang máy gia đình từ 1020mm x 980mm đến 1520mm x 1760mm. Thông số này sẽ thay đổi phù thuộc vào nhiều yếu tố được đề cập đến ở phần sau.

  • Kích thước hố pit thang máy gia đình sẽ được thiết kế theo chiều dài và chiều rộng của giếng thang;
  • Đối với thang máy có tốc độ di chuyển nhanh thì cần xây dựng hố sâu, ngược lại tốc độ thang máy chậm hơn thì chỉ cần xây dựng hố nông;
  • Cọc giảm chấn của thang máy có độ sâu là 80mm, vì vậy, phần đáy hố pit phải được đổ bê tông từ 150mm đến 300mm đề phòng trường hợp khoan thủng và ngấm nước;
  • Thiết bị ở phần đáy cabin sẽ nằm gọn phía trong hố pit khi thang máy dừng ở tầng thấp nhất;
  • Độ sâu tối thiểu để xây hố thang máy gia đình trên thị trường là 600mm để sử dụng cho trường hợp thang máy di chuyển quá giới hạn hành trình.

Như vậy, chiều dài và chiều rộng của hố pit đã được quyết định bởi kích thước giếng thang. Chiều sâu hố pit sẽ được phân tích ở phần tiếp theo.

5. Chiều sâu hố pit thang máy gia đình

Chiều sâu hố pít thang máy gia đình có độ sâu tối thiểu là 600mm và tối đa là 1400mm. Thông thường, chiều sâu hố pit dành cho thang máy gia đình trọng tải 350kg sẽ là 1000mm, dành cho thang máy trọng tải 450kg là 1200mm.

Còn với dòng thang máy gia đình Kalea xây hố thang máy gia đình tối thiểu là 60mm đối với các thang máy có tải trọng là 300kg, 400 -500kg, còn với thang máy có tải trọng từ 525kg – 630kg thì độ sâu của hố pit là 100 mm/120mm phù hợp với mọi gia đình từ nhà cải tạo đến nhà phố, nhà biệt thự….

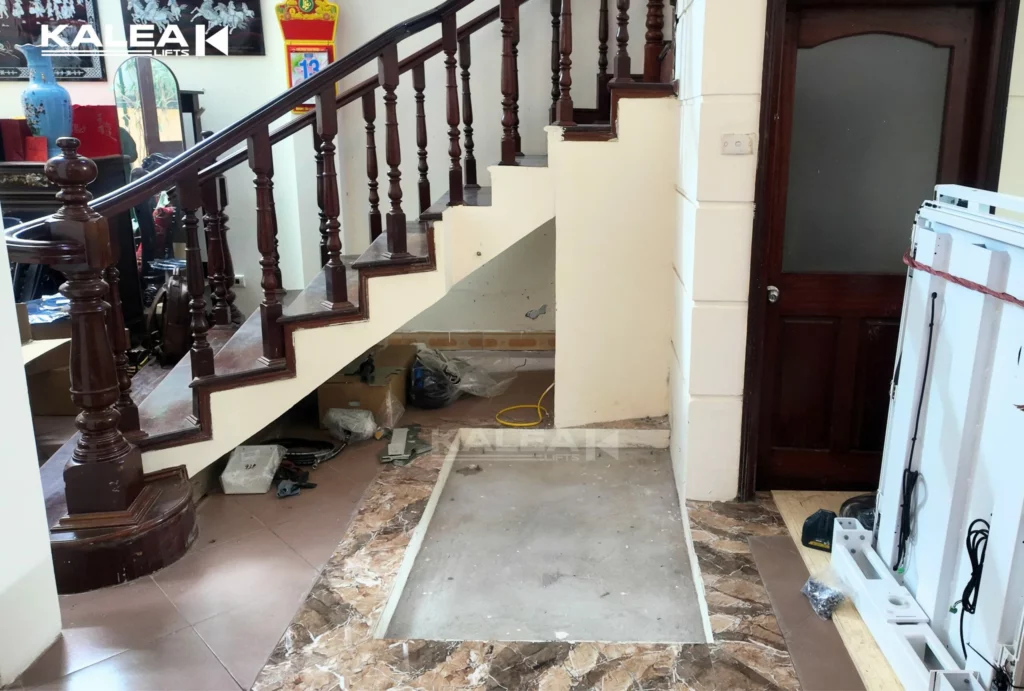

Thang máy gia đình Kalea độ sâu hố pit tối thiểu là 60mm

Chiều sâu hố pit thang máy gia đình Kalea tối thiểu là 60mm

5.1. Chiều sâu hố pit thang máy gia đình cho công trình nhà cải tạo

Phần lớn các ngôi nhà xây sẵn sẽ cần phải quan tâm đến yếu tố về móng nhà, bể phốt, bể nước. Nhiều trường hợp công trình không thể đảm bảo chiều sâu hố pit tiêu chuẩn, vì vậy, nhân viên lắp đặt thang máy sẽ tư vấn giải pháp nâng cao hố pit. Cụ thể người dùng sẽ phải bước lên từ 300mm đến 400mm để bước vào thang máy.

Bên cạnh đó, chiều sâu hố pit của dòng thang máy liên doanh đều yêu cầu trên 550mm để đảm bảo an toàn vì tốc độ di chuyển của dòng thang này nhanh hơn dòng thang máy nhập khẩu. Vì vậy, gia chủ nên lựa chọn thang máy nhập khẩu nguyên chiếc để có thể giảm độ sâu của hố pit xuống.

5.2. Giải pháp thang máy không hố pit dành cho mọi công trình

Đây là dòng thang máy có chiều sâu hố pít hoàn toàn bằng 0, được nhập khẩu nguyên chiếc từ các nhà sản xuất uy tín trên thế giới. Nếu gia chủ gặp phải những vấn đề sau thì thang máy không hố pit là lựa chọn lý tưởng:

  • Không gian bố trí thang máy quá hạn chế để lắp đặt thang máy truyền thống;
  • Kết cấu móng nhà không cho phép đào hố pit;
  • Gia chủ không muốn sửa đối vị trí thiết lập bể phốt hoặc bể nước phía dưới nhà.

Đặc biệt tại Việt Nam hiện nay, thang máy gia đình không hố pit Kalea hoạt động theo công nghệ trục vít – vận hành dựa trên động cơ điện, hệ thống trục vít và dây curoa. Khi động cơ điện quay, dây culoa và bánh vít sẽ chuyển động ăn khớp nhịp nhàng với trục vít tạo nên sự đồng bộ để đưa sàn nâng hoặc cabin di chuyển lên xuống theo yêu cầu vồ cùng an toàn cho người dùng. Vì vậy khách hàng có thể hoàn toàn yên tâm về chất lượng sản phẩm.

Có thể bạn quan tâm:

Thang máy Kalea - Giải pháp không hố pit

Thang máy Kalea – giải pháp thang máy gia đình không hố pit cho mọi công trình

6. Bản vẽ thiết kế kết cấu móng hố thang máy gia đình

Bản vẽ kiến trúc sau đây mô phỏng kết cấu hố pit thang máy gia đình được tính cùng kết cấu công trình thi công xây dựng:

Hình ảnh minh họa mặt cắt dọc hố pit

Hình ảnh minh họa mặt cắt dọc thiết kế hố thang máy gia đình

Hình ảnh minh họa mặt cắt ngang hố pit

Hình ảnh minh họa mặt cắt ngang kích thước hố pit thang máy gia đình

7. Kalea – Giải pháp thang máy gia đình không hố pit

Lựa chọn lắp đặt thang máy gia đình Kalea, gia chủ sẽ không cần phải đau đầu với những công việc xây dựng hố pít phức tạp như đã được nhắc đến ở mục 2.1 và 2.2. Bởi vì thang máy gia đình Kalea có thể lắp đặt ngay trực tiếp trên mặt sàn hoặc âm sàn 60mm:

Ví dụ, sản phẩm của Kalea –  C1 Futura sẽ có  kích thước hố pit là 1610mm x 1700mm dành cho thang máy có trọng tải 525kg và 1610mm x 1900mm dành cho thang máy có trọng tải 630kg.

Thang máy Kalea sàn nâng không cần xây dựng hố pít (chiều sâu hố pít = 0 mm).

Thang máy Kalea sàn nâng không cần xây dựng hố pít (chiều sâu hố pít = 0 mm).

Hố pit thiết kế âm sàn chỉ 60mm đối với thang máy Kalea sàn nâng.

Hố pit thiết kế âm sàn chỉ 60mm đối với thang máy Kalea sàn nâng.

Hố pit thiết kế âm sàn 100mm

Hố pit thiết kế âm sàn chỉ 100mm đối với thang máy Kalea cabin.

Lý do thang máy Kalea lắp đặt không cần xây hố pit là vì thiết bị áp dụng công nghệ vận hành trục vít được cấp bằng sáng chế độc quyền bởi nhà sản xuất Thụy Điển. Tốc độ di chuyển của thang máy Kalea là 0.15m/ giây đáp ứng tiêu chuẩn an toàn thang máy của Châu Âu, phù hợp với mọi thành viên trong gia đình.

Kosmos là hệ thang máy sàn nâng mới nhất, hiện đại nhất của Kalea Lifts với thiết kế phá cách và công nghệ tiên phong.

Dưới đây là video giới thiệu thang máy gia đình Kalea C1 Futura

C1 Futura không chỉ mang đến sự tiện nghi vượt trội mà còn tạo nên một bản sắc riêng, nâng tầm giá trị cho ngôi nhà.

Hơn thế nữa, thang máy Kalea còn mang lại nhiều lợi ích nổi bật như:

  • Thang máy tích hợp giếng thang và không cần phòng kỹ thuật riêng tối ưu hóa không gian;
  • Tiên phong công nghệ Ecosilent tiết kiệm điện năng, giảm thiểu tiếng ồn;
  • Đa dạng 17 kích thước từ thang máy nhỏ nhất với chỉ 1m2;
  • Hơn 300 tùy chọn màu sắc thang máy và tùy chỉnh phụ kiện bên trong;…

Và còn rất nhiều tính năng vượt trội khác mà khách hàng có thể trực tiếp trải nghiệm thang máy Kalea tại địa chỉ showroom và văn phòng:

  • Hà Nội: P.203, Tầng 2, Tòa nhà HITC 239 Xuân Thủy, Cầu Giấy, Hà Nội
  • Hồ Chí Minh: Số 86 đường B2, Khu nhà phố Sari Town, Khu đô thị SaLa, Phường An Lợi Đông, Quận 2, Tp. Hồ Chí Minh.
