Chiều cao phòng máy thang máy bao nhiêu là đạt tiêu chuẩn?

Trong thiết kế và xây dựng thang máy, chiều cao phòng máy thang máy là thông số kỹ thuật quan trọng, ảnh hưởng đến hiệu suất, an toàn và kiến trúc tổng thể của công trình. Bài viết dưới đây sẽ giải đáp về chiều cao phòng máy tiêu chuẩn và các yếu tố kỹ thuật liên quan.

1. Chiều cao tiêu chuẩn của phòng máy thang máy là bao nhiêu?

Theo tiêu chuẩn kỹ thuật, chiều cao của phòng máy thang máy gia đình thường được thiết kế trong khoảng từ 1400mm – 1600mm. Ba yếu tố tác động đến sự thay đổi chiều cao phòng máy bao gồm:

• Loại thang máy: Các thang máy tải trọng lớn hoặc thang máy phục vụ công trình cao tầng thường yêu cầu phòng máy rộng và cao hơn để chứa các thiết bị động cơ, bộ điều khiển, hệ thống an toàn. Ngược lại, thang máy gia đình hoặc thang máy không phòng máy sẽ có kích thước phòng máy nhỏ gọn, hoặc có thể không cần phòng máy.
• Tốc độ thang máy: Để đạt tốc độ cao, thang máy cần được trang bị hệ thống động cơ và thiết bị hỗ trợ có công suất lớn hơn. Điều này dẫn tới việc không gian phòng máy phải được xây cao hơn để bố trí thiết bị và đảm bảo thông gió, làm mát hiệu quả. Ngược lại, thang máy có tốc độ thấp hơn có thể sử dụng phòng máy với chiều cao hạn chế hơn.
• Nhà sản xuất: Các thương hiệu nổi tiếng với công nghệ tiên tiến như Kalea thường tối ưu hóa kích thước động cơ và bộ điều khiển. Ngược lại, vì vẫn còn sử dụng công nghệ cũ, cũng như thiết kế chưa tối ưu, một số dòng thang máy truyền thống thường đòi hỏi phòng máy lớn để đáp ứng yêu cầu kỹ thuật.

2. Yêu cầu kỹ thuật khi xây dựng phòng máy thang máy

Việc xây dựng phòng máy thang máy không chỉ đơn giản là tạo ra một không gian để chứa thiết bị, mà còn phải tuân thủ những yêu cầu kỹ thuật nghiêm ngặt sau:

2.1. Thiết kế mặt sàn

Mặt sàn phòng máy cần được thiết kế vững chắc, phẳng và chịu được tải trọng của toàn bộ hệ thống thiết bị vận hành thang máy. Để đảm bảo an toàn trong quá trình sử dụng, mặt sàn cũng cần được thiết kế chống trơn trượt và thuận tiện cho việc vệ sinh, bảo trì định kỳ.

Các lỗ kỹ thuật trên mặt sàn như các đường ống, dây dẫn điện cũng cần được bố trí hợp lý để không ảnh hưởng đến kết cấu và an toàn khi làm việc trong phòng máy. Mặt sàn phòng máy bao gồm các lỗ kỹ thuật sau: (*)

• Lỗ kỹ thuật 700mm x 700mm: Được dùng để xỏ móc palang và xỏ dây cáp tới đầu cabin.
• Lỗ kỹ thuật 200mm x 200mm: Được dùng để xỏ cáp thang máy.
• Sáu lỗ 100mm x 100mm: Mỗi 2 lỗ 100mm x 100mm sẽ được dùng để xỏ cáp khống chế vượt tốc, lắp dây rọi cho cửa thang và ray dẫn về cabin.

(*): Đây là thông tin dùng để tham khảo, Kalea không cung cấp cấp các dòng thang sử dụng công nghệ cáp kéo.

2.2. Thiết kế hố pít

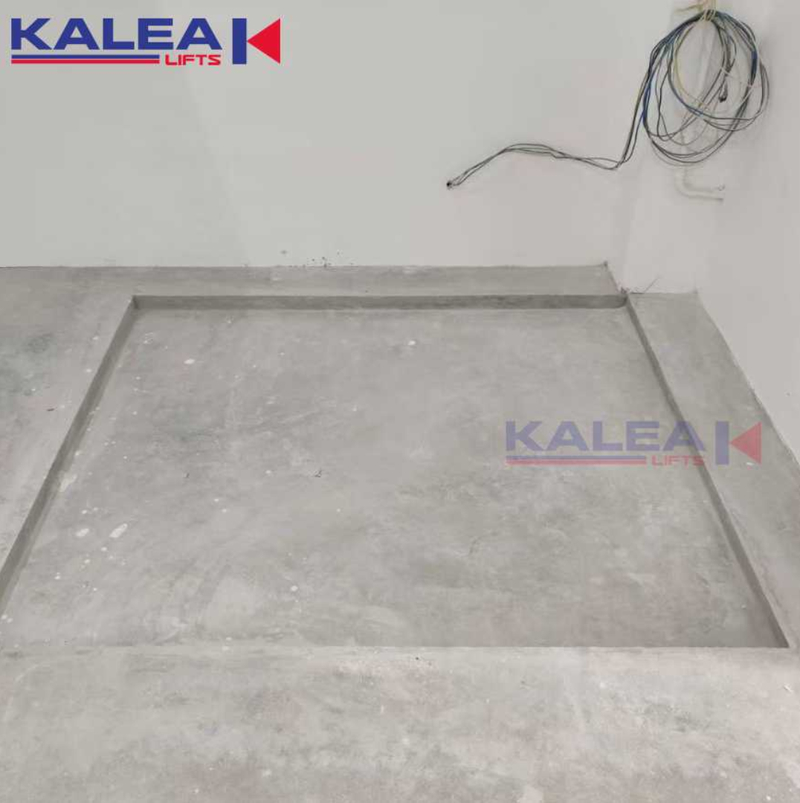

Hố pít là phần hố kỹ thuật nằm ở đáy giếng thang, giúp nâng đỡ cabin khi thang dừng tại tầng thấp nhất và đảm bảo an toàn trong các tình huống khẩn cấp. Độ sâu và kích thước hố pít cần tuân theo tiêu chuẩn kỹ thuật, đồng thời, thiết kế hố pít cũng cần có sự đồng bộ với thiết kế phòng máy (nếu có) để đảm bảo hệ thống vận hành ổn định. Ngoài ra, nên trang bị hệ thống chống thấm và thoát nước cho hố pít để bảo vệ thiết bị cơ khí và kết cấu công trình.

2.3. Thiết kế trần và tường

Tường phòng máy phải được xây dựng kiên cố, có khả năng cách âm, cách nhiệt tốt để hạn chế tiếng ồn và nhiệt lượng phát sinh từ động cơ và các thiết bị khác. Thông thường, tường được xây với kích thước 110mm hoặc 220mm, tùy thuộc vào yêu cầu công trình. Ngoài ra, cần để khoảng 110mm tại phần tường bao bọc bên ngoài của dầm để dầm gác đài lên.

Móc treo palang thường được lắp tại phần trần của phòng máy, ngay chính giữa giếng thang máy. Móc treo thường được gia công từ thép phi 16 hoặc 18, có tác dụng hỗ trợ nâng hạ vật tư, thiết bị trong quá trình lắp đặt.

Phòng máy cũng cần được trang bị hệ thống thông gió hiệu quả nhằm duy trì môi trường mát mẻ, khô ráo, giảm thiểu nguy cơ tích tụ hơi ẩm – yếu tố gây ảnh hưởng đến thiết bị và an toàn kỹ thuật. Cả tường và trần phòng máy cũng cần đáp ứng các yêu cầu chống cháy, phù hợp với tiêu chuẩn phòng cháy chữa cháy hiện hành, đảm bảo an toàn cho quá trình vận hành và bảo trì.

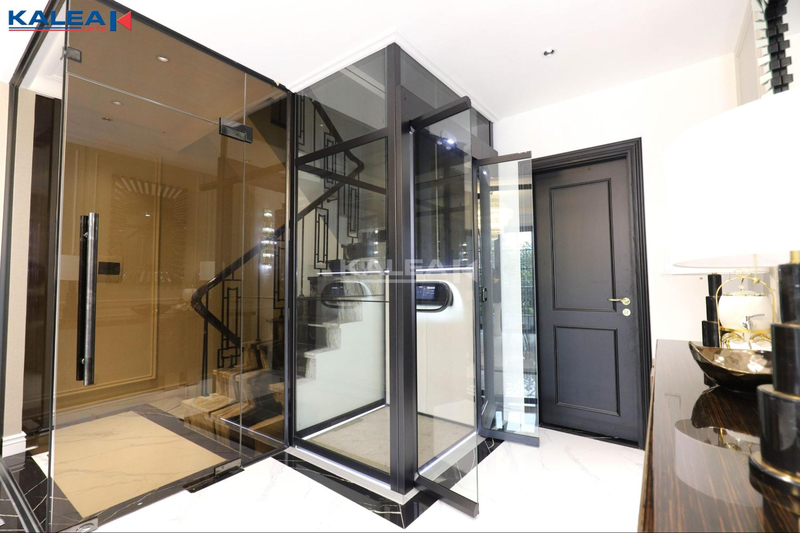

Với các dòng thang máy sàn nâng, thang máy không cần tường xây xung quanh hay trần bao che vì giếng thang kính tích hợp sẵn, tạo cảm giác thông thoáng và mở rộng tầm nhìn, đồng thời tiết kiệm không gian thi công. Các phần động cơ, máy móc sẽ được tích hợp cùng thang, giúp tối ưu diện tích không gian.

3. Câu hỏi thường gặp

Câu hỏi 1: Thang máy có phòng máy và không phòng máy khác nhau ở điểm gì?

Thang máy có phòng máy và thang máy không phòng máy khác nhau chủ yếu ở cấu trúc lắp đặt, yêu cầu không gian, công nghệ vận hành và chi phí đầu tư.

• Thang máy có phòng máy yêu cầu trang bị một phòng máy phía trên hố thang. Ưu điểm của loại này là giá thành phải chăng, dễ bảo trì, nhưng lại chiếm diện tích, gây tiếng ồn và cần bảo dưỡng thường xuyên.
• Thang máy không phòng máy ứng dụng công nghệ hiện đại, không có phòng máy, giúp tiết kiệm không gian, vận hành êm ái, tiết kiệm điện năng và mang lại tính thẩm mỹ cao. Tuy nhiên, loại thang máy này có giá cao hơn và tốc độ di chuyển sẽ thấp hơn.

Câu hỏi 2: Nên lựa chọn thang máy có phòng máy hay không phòng máy?

Bạn cần cân nhắc khả năng tài chính, không gian lắp đặt và yêu cầu kỹ thuật của công trình để lựa chọn thang máy phù hợp. Nếu mong muốn tìm thang máy có giá cả phải chăng và không quá quan tâm đến diện tích sử dụng, bạn nên lựa chọn thang máy có phòng máy.
Ngược lại, nếu bạn muốn tối ưu không gian, hạn chế tác động vào cấu trúc nhà, tiết kiệm thời gian lắp đặt, thang máy không phòng máy sẽ là lựa chọn tối ưu. Ngoài ra, đây còn là giải pháp hiệu quả cho các công trình hạn chế về chiều cao như biệt thự, penthouse, đảm bảo tính thẩm mỹ và hiện đại cho tổng thể kiến trúc.

Câu hỏi 3: Sai lầm nào cần tránh khi thiết kế sàn phòng máy thang máy?

Khi thiết kế sàn phòng máy thang máy, cần lưu ý:

• Không làm dầm chịu lực bao quanh hố trước khi đổ sàn: Đây có thể xem là sai lầm nghiêm trọng nhất. Vấn đề này chỉ có thể khắc phục bằng cách phải đục tường ra để bổ sung dầm bê tông.
• Không để lỗ kỹ thuật: Với các lỗ kỹ thuật lớn như 700mm x 700mm, đơn vị thi công cần khoan cắt trước khi lắp đặt để có thể lắp được các thiết bị quan trọng, đảm bảo thang máy vận hành an toàn, trơn tru.
• Sai cao độ: Chiều cao từ mặt sàn tầng cuối cùng đến sàn phòng máy cần đạt đúng như yêu cầu của nhà sản xuất. Trong trường hợp cao độ thấp hơn yêu cầu, việc lắp đặt thang máy có thể bị ảnh hưởng và không đảm bảo tiêu chuẩn kỹ thuật.
• Quên không làm sàn: Trong trường hợp, nên sử dụng giải pháp khắc phục là làm hệ sàn bằng khung thép cộng với tôn gân.

4. Đơn vị lắp đặt thang máy uy tín, chất lượng

Kalea là đơn vị chuyên cung cấp thang máy trục vít/không phòng máy cao cấp thương hiệu Thụy Điển. Với hơn 125 năm kinh nghiệm trong ngành, Kalea không ngừng cải tiến sản phẩm, đem đến các dòng thang máy gia đình không phòng máy an toàn, tối giản, bền vững.

Ngoài việc chú trọng đến công năng sản phẩm, các chuyên gia của Kalea còn chú ý đến mặt thẩm mỹ. Với hơn 300 tùy chọn về màu thang, vách cabin,… bạn có thể thoải mái sáng tạo chiếc thang máy độc nhất, phù hợp với gu thẩm mỹ của bản thân, giúp nâng tầm chất lượng không gian sống.

Kalea còn mang đến chính sách bảo hành đáng tin cậy với thời gian lên đến 5 năm cho thang máy lắp đặt trong nhà và tối đa 2 năm đối với thang đặt ngoài trời, tùy theo dòng sản phẩm. Ngoài ra, khách hàng còn được hưởng chương trình bảo dưỡng định kỳ miễn phí trong thời gian tối đa 5 năm (với thang máy lắp trong nhà) và 1 năm (với thang máy lắp ngoài trời), với tần suất từ 2 đến 4 lần mỗi năm, nhằm đảm bảo thang máy luôn vận hành an toàn và bền bỉ theo thời gian.

Bài viết đã trình bày đầy đủ kiến thức về chiều cao phòng máy thang máy. Để thang máy được vận hành trơn tru và an toàn, bạn cần nắm rõ các yêu cầu kỹ thuật, cũng như tránh phạm phải những sai lầm phổ biến. Nếu bạn đang tìm đơn vị lắp đặt thang máy uy tín, chất lượng cao, liên hệ ngay với Kalea để được tư vấn chính xác!
