Cửa tầng thang máy là gì? Cấu tạo & Lưu ý khi lắp đặt

Cửa tầng thang máy không chỉ giúp người dùng ra vào thang máy một cách dễ dàng mà còn có chức năng bảo vệ, ngăn chặn nguy cơ rơi vào hố thang khi cabin/sàn thang chưa đến tầng. Bài viết này sẽ giúp bạn hiểu rõ về cửa tầng thang máy, theo dõi để hiểu rõ hơn nhé!

1. Cửa tầng thang máy là gì?

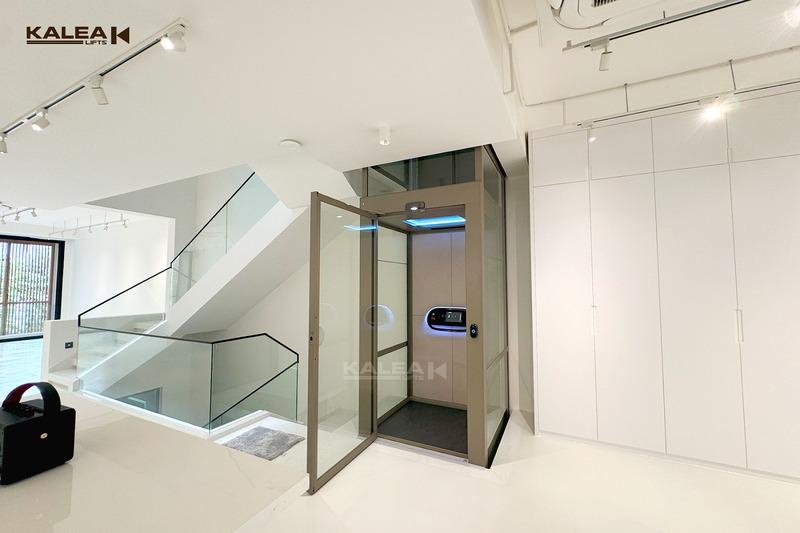

Cửa tầng thang máy là bộ phận được lắp đặt tại mỗi tầng của tòa nhà nơi thang máy dừng để đón và trả khách. Chức năng chính của cửa tầng là đảm bảo an toàn cho người sử dụng, ngăn chặn nguy cơ rơi vào hố thang khi cabin chưa đến tầng, đồng thời góp phần tăng tính thẩm mỹ cho công trình.

Lưu ý:

• Thang máy sàn nâng: Cửa tầng cũng chính là cửa thang máy. Do không có cabin cố định, cửa tầng đóng vai trò bảo vệ duy nhất.
• Thang máy cabin: Cửa tầng được lắp đặt cố định tại mỗi tầng, khác với cửa cabin gắn liền và di chuyển cùng cabin. Khi cabin dừng ở tầng nào, cửa tầng tại đó mới mở đồng bộ với cửa cabin.

2. Vai trò của cửa tầng thang máy

Việc lắp đặt cửa tầng thang máy là bắt buộc vì những vai trò quan trọng sau:

• Bảo vệ an toàn: Ngăn chặn nguy cơ người sử dụng vô tình bước vào hố thang khi cabin/sàn thang chưa đến tầng.
• Hỗ trợ di chuyển: Đảm bảo việc ra vào thang máy diễn ra thuận lợi và an toàn.
• Nâng cao thẩm mỹ: Thiết kế cửa tầng có thể được tùy chỉnh theo phong cách nội thất của tòa nhà, tạo điểm nhấn sang trọng.
• Tăng độ bền cho thang máy: Cửa tầng giúp bảo vệ hố thang khỏi tác động từ môi trường bên ngoài như bụi bẩn, độ ẩm.

3. Các loại cửa tầng thang máy

Cửa tầng thang máy có thể được chia thành hai loại chính dựa trên cơ chế hoạt động:

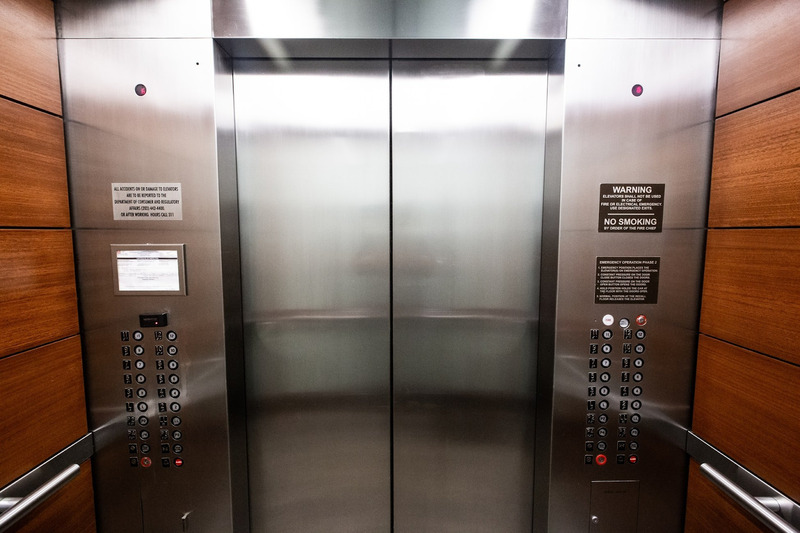

3.1. Cửa mở tự động

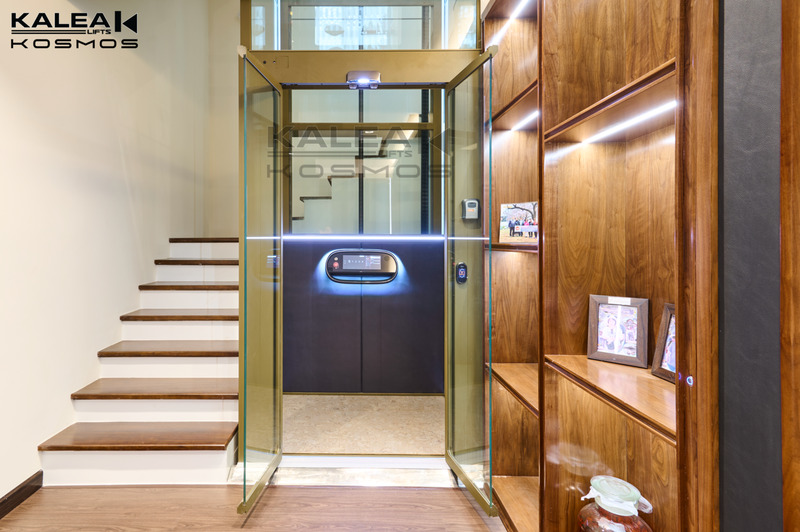

Cửa mở tự động là loại phổ biến nhất trong các tòa nhà hiện đại, sử dụng hệ thống truyền động và cảm biến để tự động đóng/mở cửa khi cabin thang máy đến tầng. Cửa mở tự động có các biến thể sau:

• Cửa hai cánh mở lùa (Side Opening): Hai cánh cửa trượt ngang về một phía khi mở.
• Cửa hai cánh mở trung tâm (Center Opening): Hai cánh cửa trượt sang hai bên khi mở, giúp lối ra vào rộng hơn.
• Cửa bốn cánh mở trung tâm (Four Panel Center Opening): Bốn cánh cửa chia thành hai cặp, mở về hai bên, thường được dùng cho thang máy tải hàng hoặc thang máy rộng.

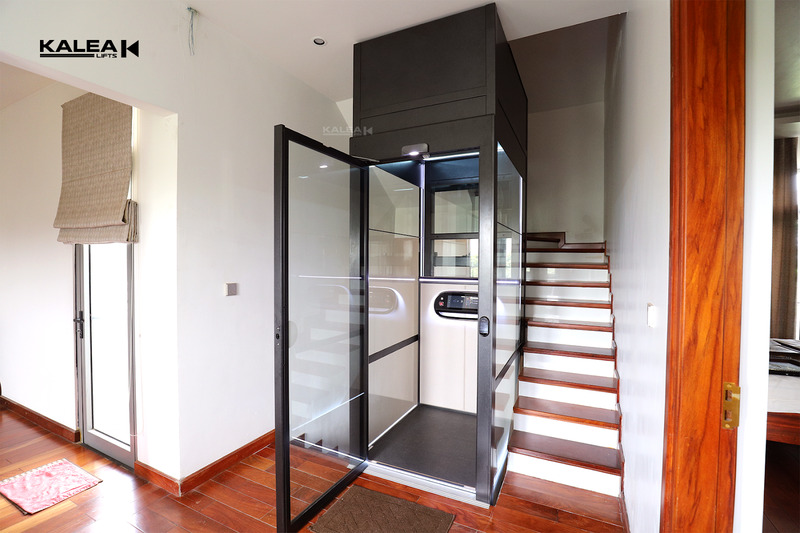

3.2. Cửa mở bằng tay

Cửa mở bằng tay thường được sử dụng trong các thang máy tải hàng hoặc thang máy gia đình nhỏ, nơi không yêu cầu cửa tự động. Loại cửa này yêu cầu người sử dụng thao tác mở bằng tay trước khi vào thang máy.

Các loại cửa mở bằng tay: Bao gồm cửa mở 1 cánh và cửa mở 2 cánh tuỳ theo kích thước thang máy và sở thích của gia chủ.

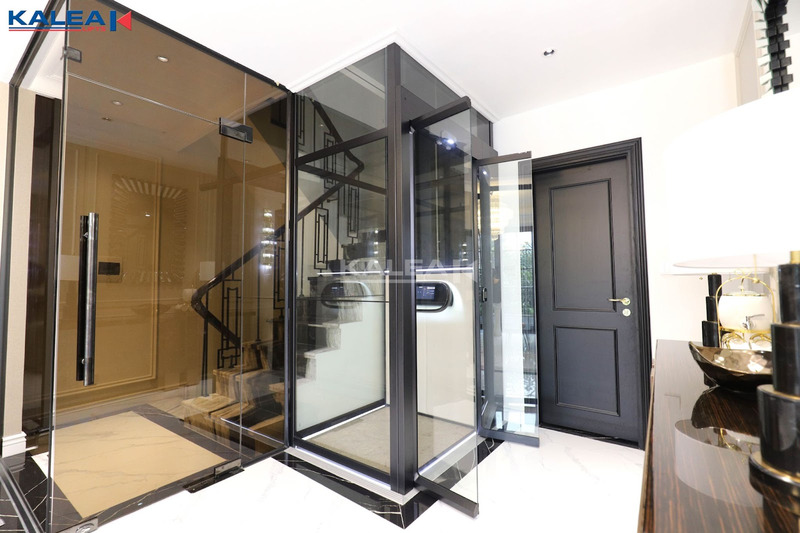

4. Cấu tạo của cửa tầng thang máy

Cấu tạo chung của cửa tầng thang máy bao gồm các bộ phận sau:

• Khung bao cửa: Là phần khung cố định giúp giữ vững cấu trúc của cửa tầng và liên kết với hệ thống tường, vách thang máy.
• Cánh cửa: Phần chính của cửa có thể di chuyển để đóng hoặc mở. Tùy theo loại cửa, cánh cửa có thể là một cánh hoặc nhiều cánh xếp lại.
• Ray dẫn hướng: Giúp cửa tầng di chuyển trơn tru và ổn định trong quá trình đóng/mở.
• Guốc cửa: Bộ phận hỗ trợ cánh cửa di chuyển chính xác theo đường ray, hạn chế rung lắc.
• Bộ truyền động cửa: Đối với cửa mở tự động, bộ truyền động giúp điều khiển việc đóng/mở một cách nhanh chóng và chính xác.
• Khóa cửa: Hệ thống khóa an toàn đảm bảo cửa chỉ mở khi cabin thang máy đã đến tầng.
• Hệ thống cảm biến an toàn: Nhận diện vật cản để ngăn cửa đóng khi có người hoặc vật đang chắn lối vào.
• Chi tiết khác: Bản lề (đối với cửa mở bằng tay), tay nắm cửa, các chi tiết trang trí giúp cửa tầng phù hợp với thiết kế nội thất chung.

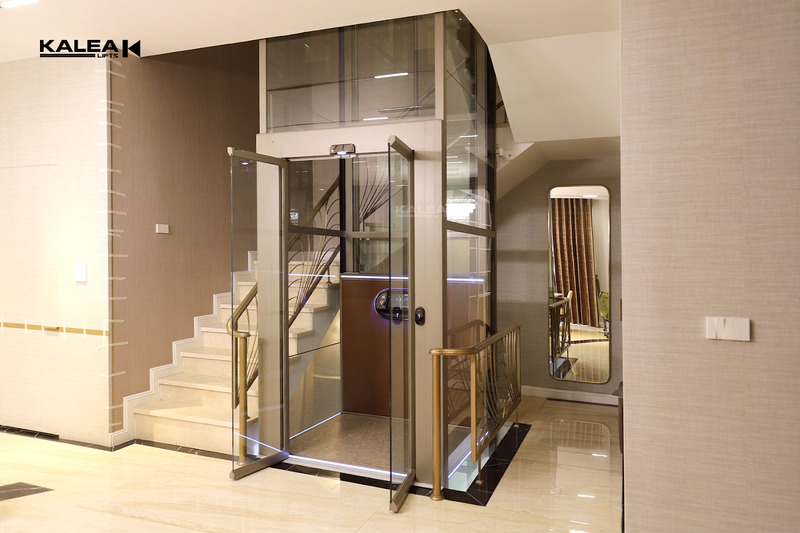

5. Nguyên lý hoạt động của cửa tầng thang máy

Nguyên lý hoạt động của cửa tầng thang máy dựa trên sự phối hợp giữa hệ thống điều khiển, động cơ cửa và cơ chế liên kết giữa cửa tầng và cửa cabin. Khi cabin di chuyển đến tầng cụ thể, hệ thống điều khiển thang máy (PLC) sẽ kích hoạt cơ chế đóng mở cửa theo trình tự sau:

1. Cabin/sàn thang đến tầng: Cảm biến xác định vị trí cabin chính xác trước khi cho phép mở cửa.
2. Kích hoạt động cơ cửa: Động cơ điện sẽ truyền động đến bộ cơ cấu mở cửa.
3. Mở cửa đồng bộ: Cửa cabin và cửa tầng mở cùng lúc để hành khách ra vào.
4. Phát hiện vật cản: Nếu có vật cản, hệ thống cảm biến sẽ ngăn cửa đóng lại.
5. Đóng cửa an toàn: Sau thời gian chờ tiêu chuẩn (thường 3-5 giây), cửa sẽ tự động đóng nếu không có vật cản.
6. Khóa cửa trước khi di chuyển: Cửa tầng sẽ khóa lại trước khi cabin bắt đầu hành trình đến tầng tiếp theo.

6. Chi phí sửa chữa cửa tầng thang máy

Chi phí sửa chữa cửa tầng thang máy có thể dao động từ 2 triệu đến 20 triệu đồng tùy thuộc vào loại cửa và mức độ hư hỏng. Một số yếu tố ảnh hưởng đến giá sửa chữa bao gồm:

• Loại cửa: Cửa mở tự động có chi phí sửa chữa cao hơn cửa mở tay.
• Mức độ hư hỏng: Hỏng cảm biến, động cơ sẽ tốn kém hơn so với sửa khóa cửa.
• Linh kiện thay thế: Cửa nhập khẩu có linh kiện đắt hơn so với cửa sản xuất trong nước.
• Đơn vị sửa chữa: Đơn vị chính hãng thường có giá cao hơn nhưng đảm bảo chất lượng và bảo hành dài hạn.

7. Lưu ý khi lắp đặt/sửa chữa cửa tầng thang máy

Lưu ý khi sửa chữa cửa thang máy:

• Sử dụng linh kiện chính hãng, đảm bảo độ bền và tính an toàn của cửa tầng.
• Chọn nhà cung cấp có kinh nghiệm, có bảo hành rõ ràng để tránh hỏng hóc lặp lại.
• Kiểm tra cảm biến an toàn và khóa cửa để tránh sự cố nguy hiểm khi sử dụng.

Lưu ý khi lắp đặt cửa thang máy:

• Kích thước cửa tầng phải phù hợp với kết cấu hố thang để tránh lệch cửa.
• Sử dụng vật liệu chất lượng để tăng độ bền và chống ăn mòn cho thang máy
• Lựa chọn đơn vị uy tín, đảm bảo lắp đặt chính xác, giúp cửa vận hành ổn định và an toàn.

Trên đây là toàn bộ thông tin về cửa tầng thang máy. Để được tư vấn kỹ hơn về việc bảo dưỡng cửa tầng hoặc lắp đặt mới thang máy, bạn hãy liên hệ với Kalea thông qua:
