Kích thước thang máy không phòng máy Chuẩn & bản vẽ chi tiết

Kích thước thang máy không phòng máy là một trong những yếu tố quan trọng cần được xác định ngay từ giai đoạn thiết kế hoặc cải tạo nhà ở. Trong bài viết này, Kalea sẽ giới thiệu các yếu tố ảnh hưởng đến kích thước, bảng kích thước tiêu chuẩn, bản vẽ chi tiết cùng những lưu ý quan trọng trước khi lắp đặt.

Tóm tắt nhanh

Kích thước thang máy không phòng máy phụ thuộc vào tải trọng, công nghệ, hiện trạng công trình và hướng mở cửa.
Kalea hiện có 41 cấu hình kích thước với tải trọng tiêu chuẩn 400 kg, phù hợp cho nhiều loại nhà xây mới và nhà cải tạo.
Tham khảo bảng kích thước, bản vẽ chi tiết và những lưu ý khi chuẩn bị lắp đặt sẽ giúp gia chủ lựa chọn giải pháp phù hợp với công trình.

1. Các yếu tố ảnh hưởng đến kích thước thang máy không phòng máy

Không có một kích thước tiêu chuẩn duy nhất áp dụng cho mọi công trình. Kích thước thang máy không phòng máy sẽ được tính toán dựa trên hiện trạng ngôi nhà, nhu cầu sử dụng và loại công nghệ thang máy. Việc xác định đúng ngay từ giai đoạn thiết kế giúp tối ưu diện tích, hạn chế cải tạo và đảm bảo thang vận hành an toàn. Dưới đây là những yếu tố ảnh hưởng trực tiếp đến kích thước lắp đặt.

Yếu tố	Ảnh hưởng đến kích thước thang máy không phòng máy
Hiện trạng công trình	Diện tích và kết cấu của ngôi nhà cũng ảnh hưởng trực tiếp đến kích thước thang máy. Đối với nhà xây mới, kiến trúc sư có thể chủ động bố trí giếng thang ngay từ đầu để đạt kích thước tối ưu. Trong khi đó, nhà cải tạo thường bị giới hạn bởi kết cấu hiện hữu, vị trí cầu thang, giếng trời hoặc khoảng trống còn lại. Khi đó, đơn vị cung cấp sẽ lựa chọn cấu hình và kích thước phù hợp.
Tải trọng thang máy	Với nhiều dòng thang máy trên thị trường, tải trọng càng lớn thì kích thước càng lớn. Tuy nhiên, điều này không áp dụng cho tất cả các dòng thang máy. Các dòng thang máy Kalea đều có tải trọng tiêu chuẩn 400 kg với 41 kích thước để phù hợp với từng diện tích lắp đặt và hiện trạng công trình.
Công nghệ thang máy	Mỗi công nghệ thang máy có yêu cầu không gian lắp đặt khác nhau. Ví dụ, thang máy cáp kéo thường cần giếng thang lớn hơn để bố trí đối trọng và các bộ phận truyền động. Trong khi đó, nhiều dòng thang máy trục vít không sử dụng đối trọng nên có thể tận dụng diện tích hiệu quả hơn, phù hợp với những công trình có không gian hạn chế.
Loại cửa và hướng mở cửa	Thiết kế cửa tầng cũng ảnh hưởng đến kích thước tổng thể của thang máy. Trong đó, cửa lùa thường yêu cầu nhiều diện tích hơn do cần không gian để chứa cánh cửa trượt trong kết cấu cửa. Trong khi đó, cửa mở ra ngoài như cửa swing hoặc cửa saloon không cần không gian chứa cánh cửa bên trong thang, nên có thể giúp giảm kích thước tổng thể của giếng thang trong một số trường hợp. Tuy nhiên, các loại cửa này sẽ cần khoảng không phía trước để đóng mở.

2. Kích thước thang máy không phòng máy

Kalea hiện cung cấp 41 kích thước thang máy không phòng máy khác nhau, tất cả đều có tải trọng tiêu chuẩn 400 kg. Nhờ sự đa dạng về kích thước, thang máy mini Kalea có thể đáp ứng nhiều loại công trình, từ nhà phố, biệt thự đến nhà cải tạo có diện tích hạn chế. Dưới đây là bảng kích thước cabin, kích thước hoàn thiện và kích thước thông thủy để gia chủ dễ dàng tham khảo và lựa chọn phương án phù hợp với không gian lắp đặt.

Kích thước sàn thang là là toàn bộ phần không gian sàn thực tế mà quý khách có thể sử dụng.
Kích thước hoàn thiện là kích thước thực tế của 1 cái thang
Kích thước thông thủy là kích thước cần có để lắp được thang máy

STT	Tải trọng (kg)	Kích thước sàn thang (A/C × B/D) mm	Kích thước hoàn thiện (A/C × B/D) mm	Kích thước thông thủy (A/C × B/D) mm
1	400	635 × 850	1000 × 900	1060 × 960
2	400	735 × 850	1100 × 900	1160 × 960
3	400	835 × 850	1200 × 900	1260 × 960
4	400	935 × 850	1300 × 900	1360 × 960
5	400	1035 × 850	1400 × 900	1460 × 960
6	400	1135 × 850	1500 × 900	1560 × 960
7	400	635 × 950	1000 × 1000	1060 × 1060
8	400	735 × 950	1100 × 1000	1160 × 1060
9	400	835 × 950	1200 × 1000	1260 × 1060
10	400	935 × 950	1300 × 1000	1360 × 1060
11	400	1035 × 950	1400 × 1000	1460 × 1060
12	400	1135 × 950	1500 × 1000	1560 × 1060
13	400	635 × 1050	1000 × 1100	1060 × 1160
14	400	735 × 1050	1100 × 1100	1160 × 1160
15	400	835 × 1050	1200 × 1100	1260 × 1160
16	400	935 × 1050	1300 × 1100	1360 × 1160
17	400	1035 × 1050	1400 × 1100	1460 × 1160
18	400	1135 × 1050	1500 × 1100	1560 × 1160
19	400	635 × 1150	1000 × 1200	1060 × 1260
20	400	735 × 1150	1100 × 1200	1160 × 1260
21	400	835 × 1150	1200 × 1200	1260 × 1260
22	400	935 × 1150	1300 × 1200	1360 × 1260
23	400	1035 × 1150	1400 × 1200	1460 × 1260
24	400	1135 × 1150	1500 × 1200	1560 × 1260
25	400	635 × 1250	1000 × 1300	1060 × 1360
26	400	735 × 1250	1100 × 1300	1160 × 1360
27	400	835 × 1250	1200 × 1300	1260 × 1360
28	400	935 × 1250	1300 × 1300	1360 × 1360
29	400	1035 × 1250	1400 × 1300	1460 × 1360
30	400	1135 × 1250	1500 × 1300	1560 × 1360
31	400	635 × 1350	1000 × 1400	1060 × 1460
32	400	735 × 1350	1100 × 1400	1160 × 1460
33	400	835 × 1350	1200 × 1400	1260 × 1460
34	400	935 × 1350	1300 × 1400	1360 × 1460
35	400	1035 × 1350	1400 × 1400	1460 × 1460
36	400	1135 × 1350	1500 × 1400	1560 × 1460
37	400	635 × 1450	1000 × 1500	1060 × 1560
38	400	735 × 1450	1100 × 1500	1160 × 1560
39	400	835 × 1450	1200 × 1500	1260 × 1560
40	400	935 × 1450	1300 × 1500	1360 × 1560
41	400	1035 × 1450	1400 × 1500	1460 × 1560

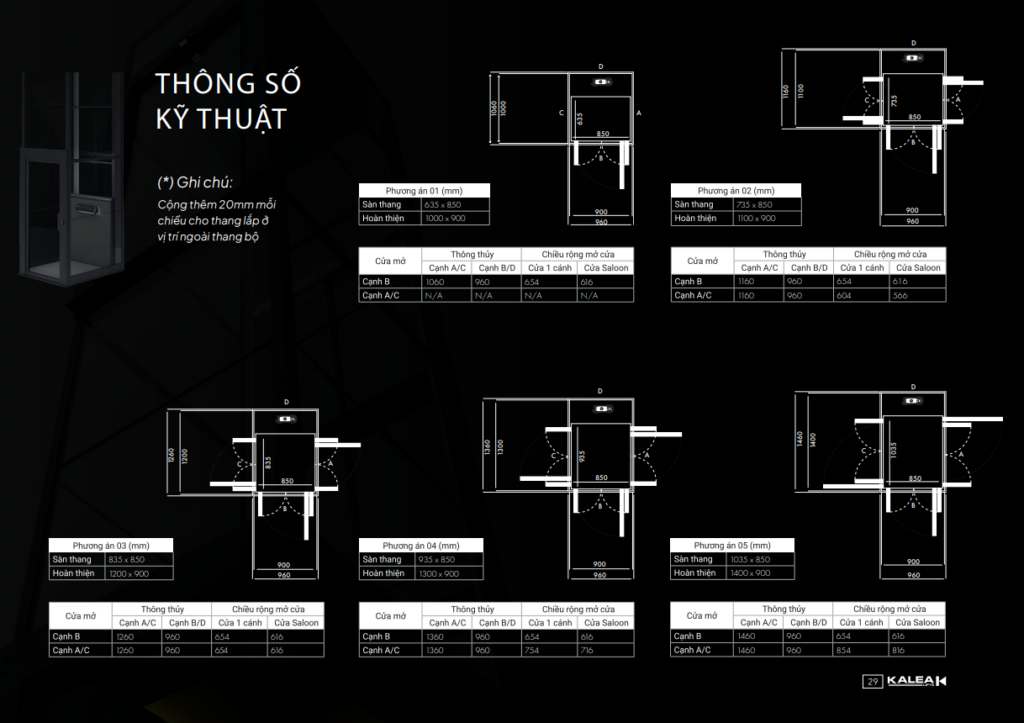

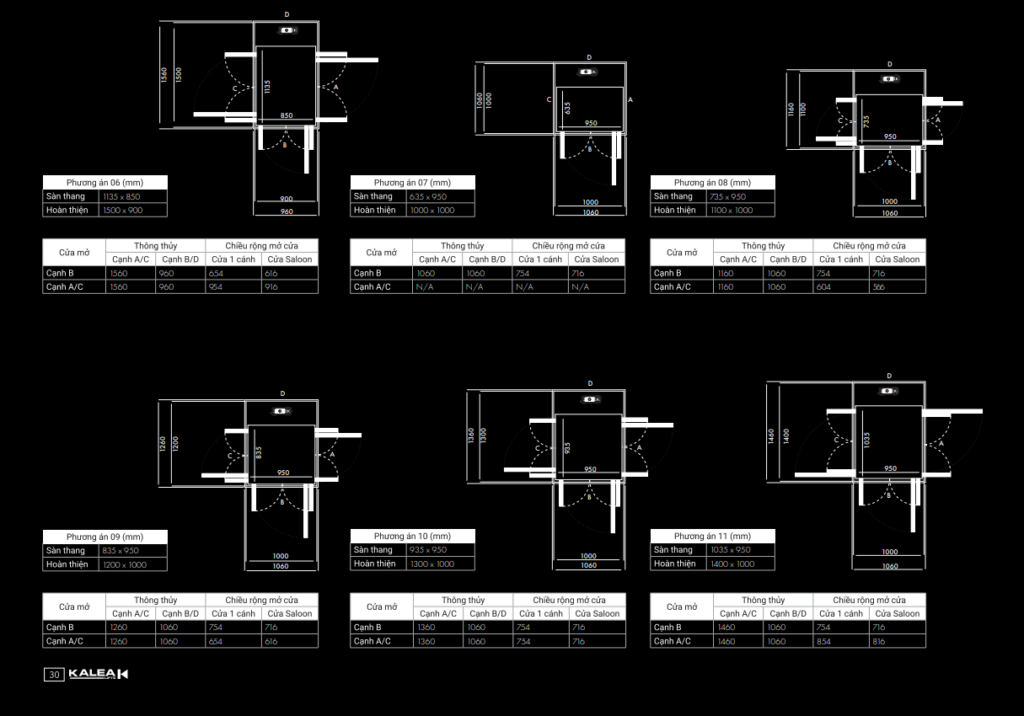

3. Bản vẽ kích thước thang máy không phòng máy

Bên cạnh các thông số kỹ thuật, bản vẽ kích thước sẽ giúp gia chủ và kiến trúc sư hình dung rõ hơn về không gian lắp đặt, vị trí cabin cũng như diện tích giếng thang cần chuẩn bị. Hiện tại Kalea có 41 kích thước khác nhau với tải trọng 400kg, dưới đây là một số bản vẽ kích thước thang máy không phòng máy thực tế của Kalea với nhiều kích thước, phù hợp cho cả nhà xây mới và nhà cải tạo.

Tham khảo thêm bản vẽ kích thước thang máy không phòng máy Kalea tại đây

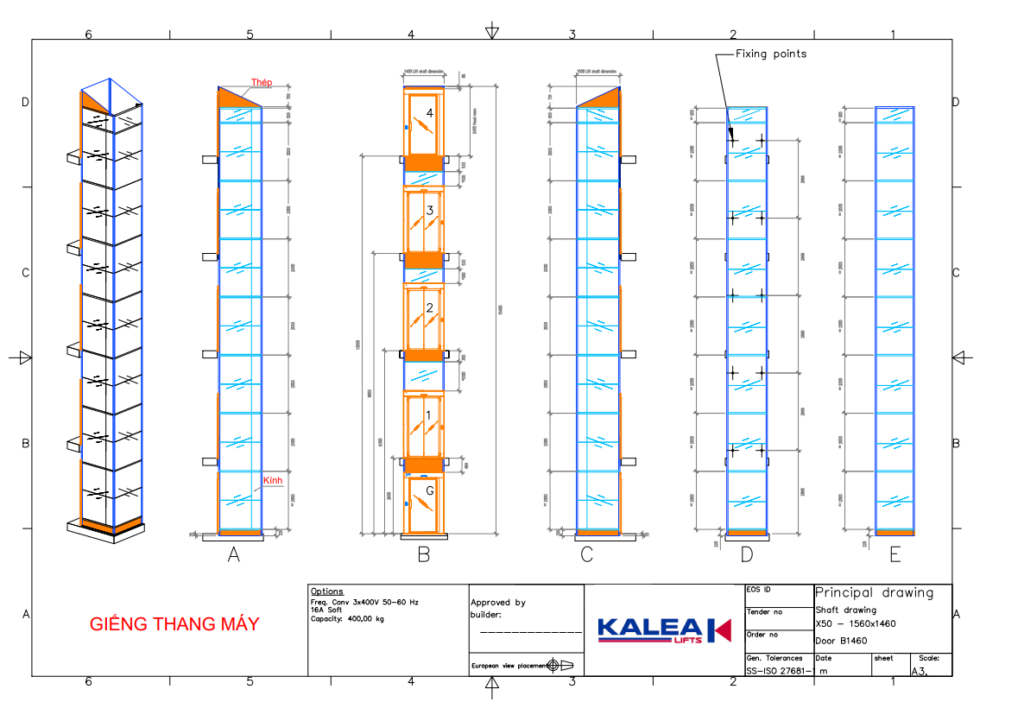

Bản vẽ kỹ thuật chi tiết của giếng thang

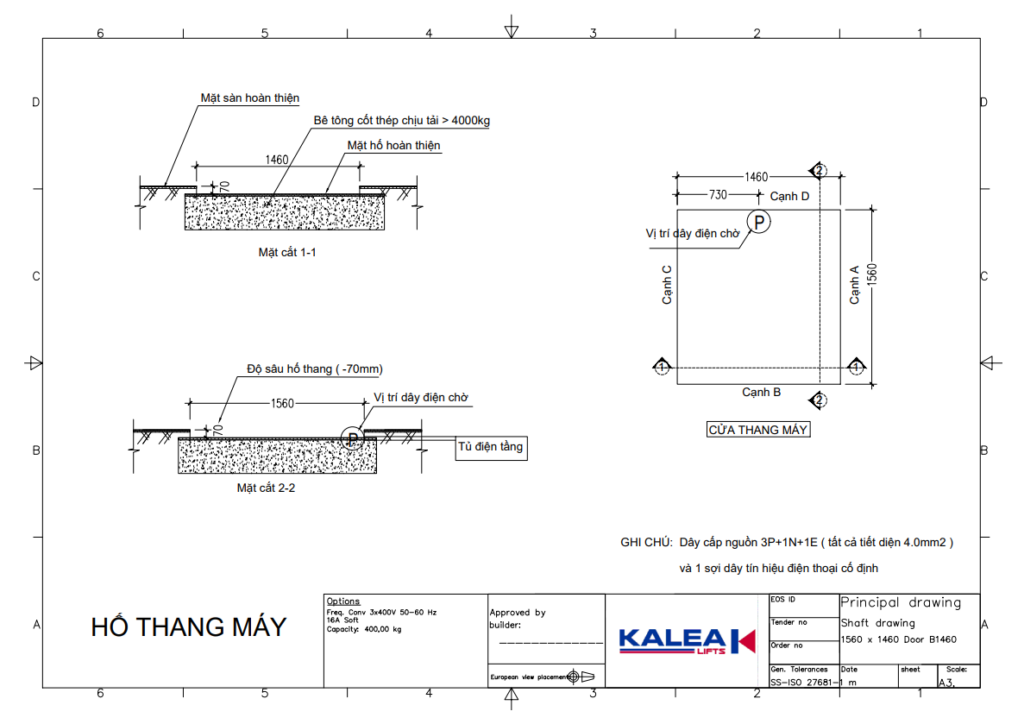

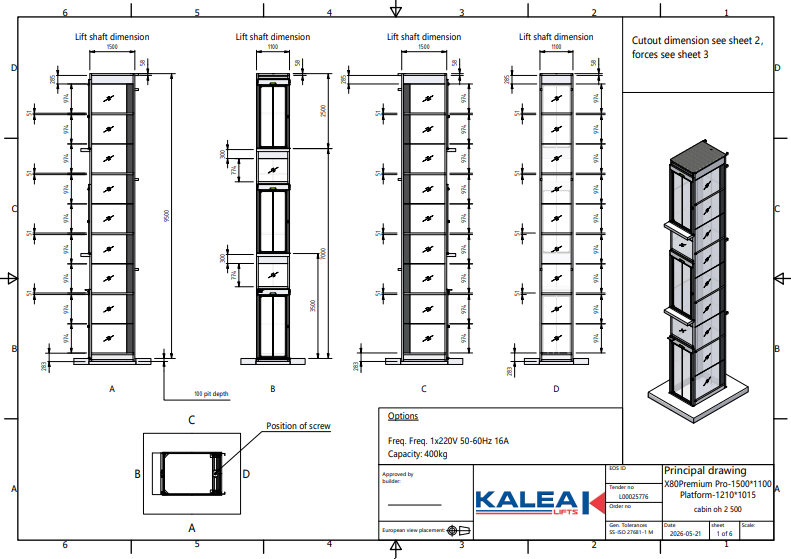

Bản vẽ kỹ thuật chi tiết của hố thang máy

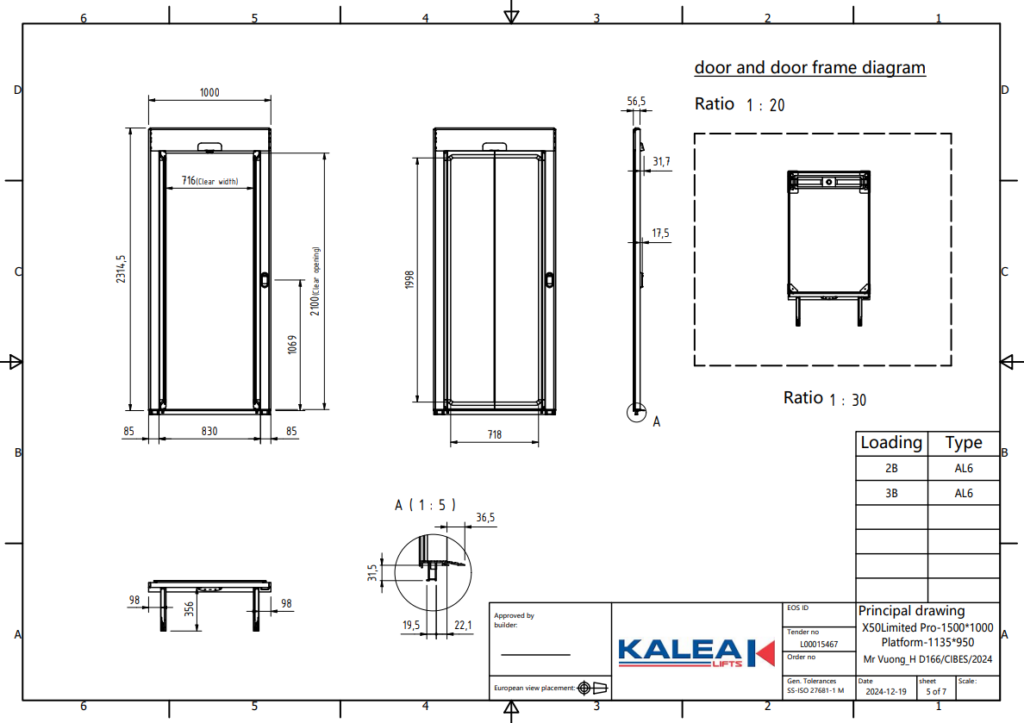

Bản vẽ kỹ thuật chi tiết của cửa thang máy

Bản vẽ kỹ thuật chi tiết của đỉnh giếng thang máy

4. Lưu ý khi chuẩn bị lắp đặt thang máy không phòng máy

Việc chuẩn bị đúng ngay từ giai đoạn thiết kế hoặc cải tạo sẽ giúp quá trình lắp đặt diễn ra thuận lợi, hạn chế phát sinh chi phí và đảm bảo thang máy vận hành ổn định. Dưới đây là một số lưu ý quan trọng gia chủ nên cân nhắc.

Xác định vị trí lắp đặt từ sớm: Đối với nhà xây mới, nên xác định vị trí lắp đặt thang máy ngay từ giai đoạn thiết kế để kiến trúc sư có thể bố trí giếng thang với kích thước phù hợp. Điều này giúp tối ưu diện tích sử dụng và hạn chế phải điều chỉnh kết cấu sau này. Đối với nhà cải tạo, nên khảo sát kỹ các vị trí như khoảng trống giữa thang bộ, giếng trời hoặc khu vực ít sử dụng để lựa chọn phương án lắp đặt phù hợp với hiện trạng công trình.
Chuẩn bị đúng kích thước giếng thang: Gia chủ cần chuẩn bị giếng thang theo đúng kích thước được đơn vị cung cấp tư vấn. Việc thi công sai kích thước có thể khiến quá trình lắp đặt bị kéo dài hoặc phải điều chỉnh lại công trình. Ngoài kích thước thông thủy, cũng cần lưu ý đến các thông số như chiều cao tầng trên cùng (OH), hố pit và khoảng không gian phía trước cửa tầng để đảm bảo thang máy vận hành an toàn.
Lựa chọn kích thước phù hợp với nhu cầu sử dụng: Không phải kích thước lớn nhất luôn là lựa chọn tốt nhất. Gia chủ nên cân nhắc giữa diện tích lắp đặt, số lượng thành viên trong gia đình và nhu cầu sử dụng thực tế để lựa chọn cấu hình phù hợp. Đối với các dòng thang máy Kalea, tất cả 41 cấu hình kích thước đều có tải trọng tiêu chuẩn 400 kg, giúp gia chủ linh hoạt lựa chọn kích thước phù hợp với công trình mà vẫn đáp ứng nhu cầu sử dụng hằng ngày.
Khảo sát thực tế trước khi thi công: Mỗi công trình đều có đặc điểm riêng về kết cấu, chiều cao tầng, vị trí dầm hoặc hệ thống kỹ thuật. Vì vậy, gia chủ nên để đơn vị cung cấp khảo sát thực tế trước khi chốt kích thước và triển khai thi công. Việc khảo sát giúp đánh giá chính xác khả năng lắp đặt, lựa chọn cấu hình phù hợp và hạn chế các phát sinh trong quá trình thi công.

5. Gợi ý mẫu thang máy không phòng máy đẹp 2026

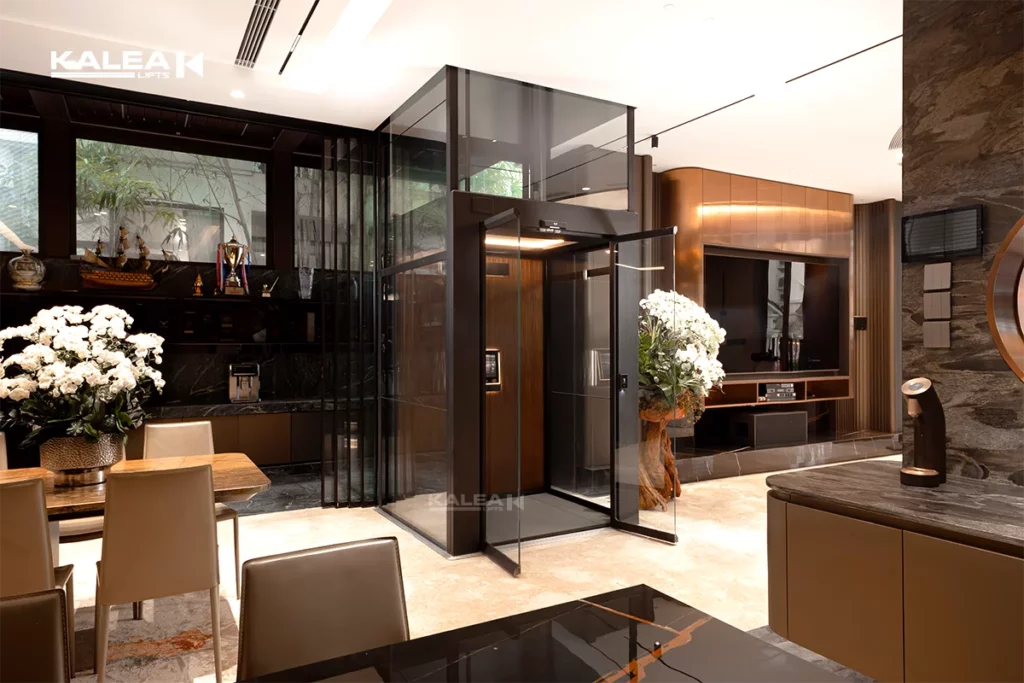

Thang máy không phòng máy Kalea X80 Limited lắp đặt tại Phường Nhà Bè, TP.HCM

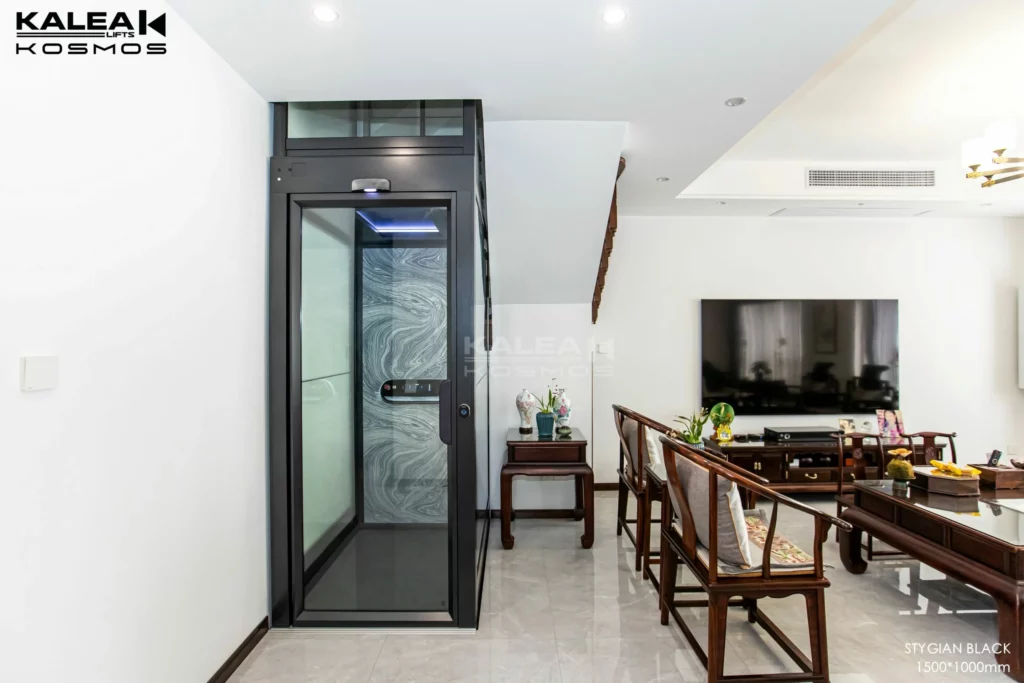

Thang máy không phòng máy Kalea X80 Premium màu Stygian Black

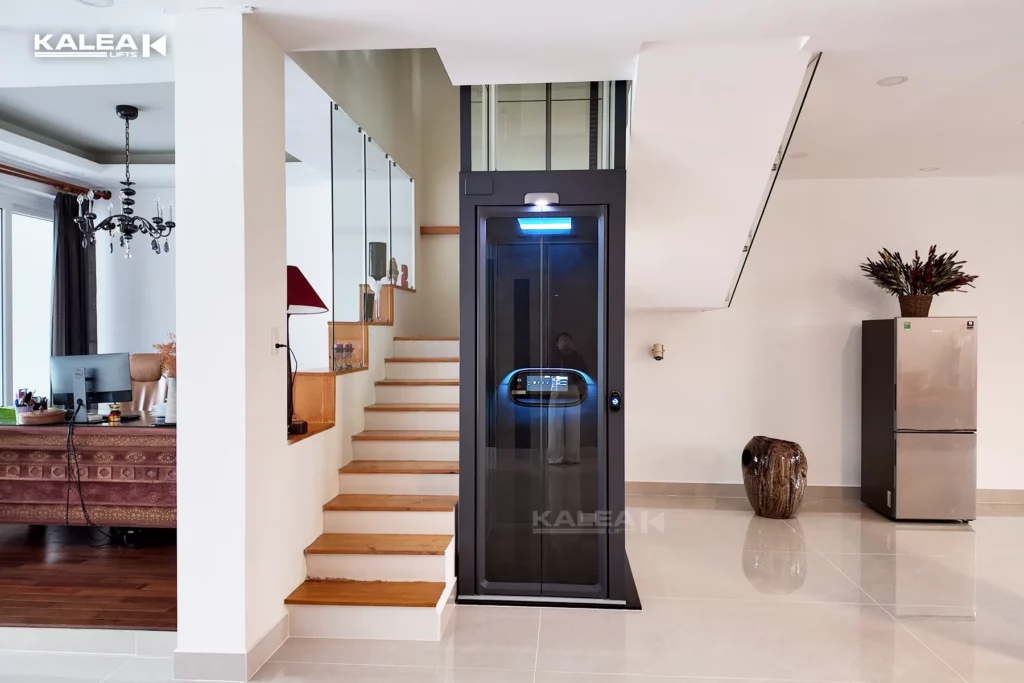

Thang máy không phòng máy Kalea X50 Limited lắp đặt tại Phường Phước Long B, TP.HCM

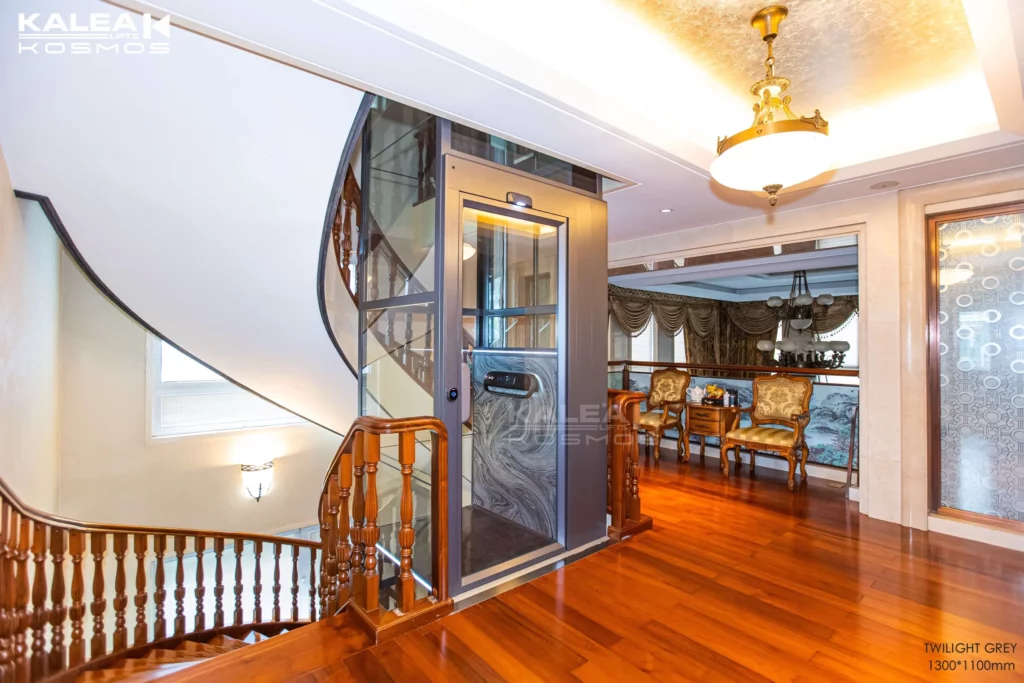

Thang máy không phòng máy Kalea X50 Premium màu thang Twilight Grey

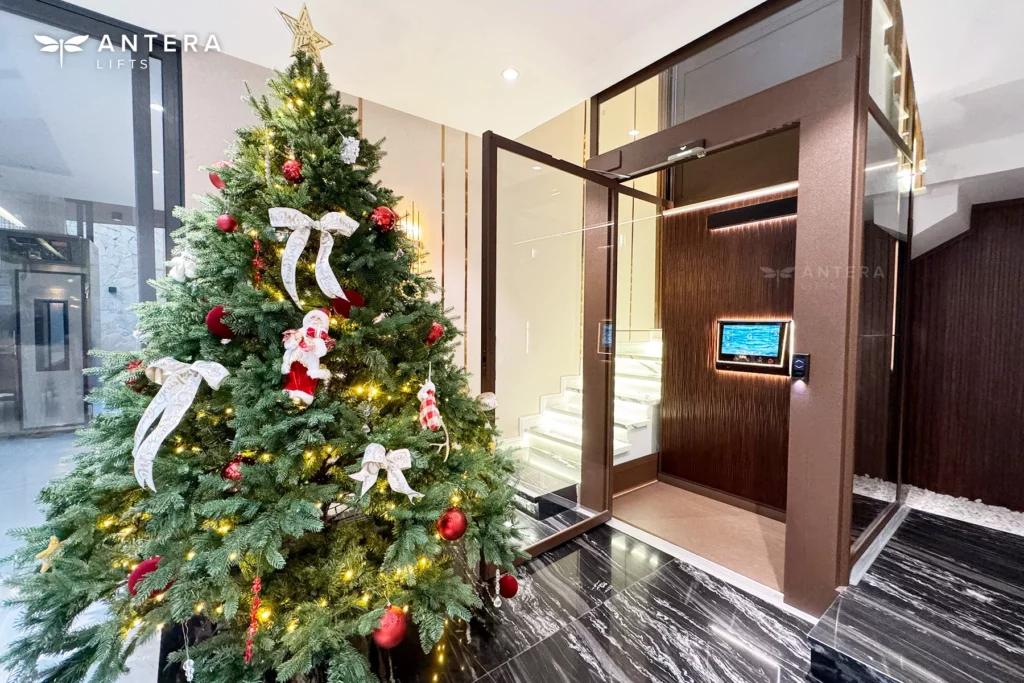

Thang máy không phòng máy Antera Lifts Z85 lắp đặt tại Phường Bình Lợi Trung, TP.HCM

Thang máy không phòng Antera Lifts Z90 lắp đặt tại Vinhomes Riverside, Hà Nội

FAQ – Câu hỏi thường gặp về kích thước thang máy không phòng máy

Diện tích lắp đặt thang máy không phòng máy tối thiểu là bao nhiêu?

Diện tích lắp đặt tối thiểu của thang máy không phòng máy Kalea chỉ từ 0,96 m². Ngoài ra, Kalea hiện cung cấp 41 cấu hình kích thước khác nhau, tất cả đều có tải trọng tiêu chuẩn 400 kg, giúp linh hoạt đáp ứng nhiều loại công trình, từ nhà phố, biệt thự đến nhà cải tạo có diện tích hạn chế.

Giá thang máy không phòng máy là bao nhiêu?

Chi phí thang máy không phòng máy phụ thuộc vào nhiều yếu tố như dòng thang, kích thước, số điểm dừng, vị trí lắp đặt, thiết kế nội thất và các tùy chọn đi kèm. Đối với các dòng thang máy gia đình nhập khẩu Kalea, mức giá thường từ hơn 1 tỷ đồng. Để nhận báo giá chính xác, gia chủ nên liên hệ Kalea để được khảo sát và tư vấn theo công trình thực tế.

Nhà có mái chéo hoặc tầng trên cùng thấp có lắp được thang máy không?

Có. Thang máy không phòng máy Kalea sử dụng công nghệ trục vít, không cần phòng máy, phù hợp với những công trình có mái chéo hoặc bị giới hạn chiều cao tầng trên cùng. Trong nhiều dự án thực tế, Kalea đã tùy chỉnh thiết kế như trần cabin nghiêng theo mái hoặc điều chỉnh cấu hình cửa tầng để phù hợp với hiện trạng công trình mà không cần nâng mái hay thay đổi kết cấu. Bạn có thể tham khảo công trình thực tế của Kalea để hiểu rõ hơn về giải pháp này tại đây.

Kết luận

Lựa chọn đúng kích thước thang máy không phòng máy sẽ giúp tối ưu diện tích, hạn chế cải tạo công trình và mang lại trải nghiệm sử dụng thuận tiện trong nhiều năm. Tuy nhiên, mỗi ngôi nhà đều có đặc điểm riêng về diện tích, kết cấu và nhu cầu sử dụng, vì vậy không có một kích thước nào phù hợp cho mọi công trình.

Nếu bạn đang tìm giải pháp thang máy không phòng máy cho nhà ở, hãy liên hệ Kalea để được khảo sát thực tế, tư vấn cấu hình phù hợp và nhận bản vẽ kích thước chi tiết theo công trình.
