Đối trọng thang máy là gì? 8+ thông tin về đối trọng thang máy

Đối trọng thang máy là bộ phận quan trọng trong thang máy cáp kéo, giúp cân bằng tải trọng cabin, giảm tiêu hao năng lượng và tăng độ bền của hệ thống. Vậy đối trọng thang máy là gì, hoạt động ra sao, được tính toán như thế nào và có phải thang máy nào cũng cần đối trọng? Cùng tìm hiểu trong bài viết dưới đây.

Tóm tắt nhanh

• Đối trọng thang máy giúp cân bằng trọng lượng cabin và khoảng 50% tải trọng định mức, từ đó giảm tải cho động cơ và tiết kiệm điện.
• Đối trọng chỉ có trên thang máy cáp kéo. Các công nghệ như thang máy trục vít, thủy lực và chân không không sử dụng đối trọng.
• Đối trọng gồm các bộ phận chính như khối đối trọng, khung đỡ, ray dẫn hướng và móc treo, hoạt động đồng thời với cabin theo hai chiều ngược nhau.
• Chi phí sửa chữa hoặc thay thế đối trọng phụ thuộc vào mức độ hư hỏng, loại thang máy và linh kiện cần thay thế.

1. Đối trọng thang máy là gì?

Đối trọng thang máy là bộ phận có nhiệm vụ cân bằng một phần trọng lượng của cabin và tải trọng bên trong cabin. Đối trọng thường được lắp ở phía đối diện cabin, kết nối với cabin thông qua cáp tải và puly dẫn động (đối với thang máy cáp kéo).

Khi cabin di chuyển lên hoặc xuống, đối trọng sẽ chuyển động theo chiều ngược lại. Nhờ đó, động cơ không phải nâng toàn bộ trọng lượng của cabin mà chỉ cần tạo lực để bù phần chênh lệch giữa cabin và đối trọng. Điều này giúp thang máy vận hành hiệu quả hơn, giảm tiêu hao năng lượng và tăng tuổi thọ thiết bị.

Đối trọng được sử dụng trên hầu hết các thang máy cáp kéo trong nhà ở, chung cư, văn phòng và trung tâm thương mại. Tuy nhiên, không phải mọi loại thang máy đều có đối trọng. Hiện nay, nhiều đơn vị sản xuất thang máy cáp kéo đã thiết kế những mẫu thang máy không đối trọng, vừa đảm bảo thang máy hoạt động bền bỉ, ổn định, an toàn, vừa tối ưu kích thước thang máy, tiết kiệm diện tích lắp đặt.

2. Đối trọng có tác dụng gì?

Đối trọng là một trong những bộ phận quan trọng nhất của thang máy cáp kéo. Việc sử dụng đối trọng mang lại nhiều lợi ích trong quá trình vận hành.

• Cân bằng tải trọng cabin: Đối trọng giúp cân bằng trọng lượng của cabin và một phần tải trọng định mức. Nhờ đó, động cơ không phải nâng toàn bộ khối lượng cabin trong mỗi lần di chuyển mà chỉ cần thắng phần trọng lượng chênh lệch.
• Giảm công suất động cơ: Khi cabin và đối trọng cân bằng nhau, lực kéo cần thiết sẽ giảm đáng kể. Điều này cho phép sử dụng động cơ có công suất phù hợp thay vì phải lắp động cơ lớn để nâng toàn bộ cabin. Nhờ đó, hệ thống vận hành ổn định hơn và giảm chi phí đầu tư cũng như vận hành.
• Tiết kiệm điện năng: Đối trọng giúp giảm lượng điện tiêu thụ trong suốt quá trình vận hành vì động cơ chỉ cần tạo lực để cân bằng phần tải trọng còn lại.
• Giảm hao mòn thiết bị: Việc giảm tải cho động cơ cũng đồng nghĩa với việc giảm lực tác động lên các bộ phận khác như: Cáp tải, Puly kéo, vòng bi, hộp số (đối với thang có hộp số),…Nhờ đó, thiết bị ít bị hao mòn hơn và kéo dài tuổi thọ sử dụng.
• Giúp thang máy vận hành êm hơn: Khi trọng lượng cabin và đối trọng được cân bằng hợp lý, quá trình tăng tốc, giảm tốc và dừng tầng diễn ra ổn định hơn, hạn chế rung lắc và tiếng ồn.

3. Cấu tạo của đối trọng thang máy

Đối trọng thang máy có cấu tạo gồm 5 bộ phận chính:

• Khối đối trọng: Đây là phần chính của đối trọng, thường được làm bằng bê tông hoặc thép đúc. Các khối này sẽ quyết định trọng lượng của đối trọng thang máy.
• Khung đỡ: Khung đỡ có vai trò cố định các khối đối trọng và kết nối khối đối trọng với hệ thống cáp treo. Tuỳ từng nhà sản xuất mà khung đỡ sẽ được thiết kế với các chất liệu khác nhau, đảm bảo độ bền và khả năng chịu lực tốt cho đối trọng.
• Ray dẫn hướng: Ray dẫn hướng có vai trò dẫn chuyển động của đối trọng theo hướng thẳng đứng, đảm bảo khả năng vận hành ổn định cho thang máy.
• Móc treo: Móc treo thang máy thường có hình dạng chữ U, được làm bằng vật liệu chịu lực cao để nối liền khối đối trọng với cáp treo.
• Các bộ phận phụ trợ: Bu lông, ốc vít, tấm chắn,…

Đối trọng thang máy thường được đặt ở trục hành trình thang máy (giếng thang). Tuỳ thuộc vào nhà sản xuất và thiết kế của thang máy mà đối trọng sẽ được đặt ở phía bên cạnh hoặc phía sau cabin. Việc xác định vị trí đặt đối trọng sẽ ảnh hưởng trực tiếp đến kích thước ô thang máy gia đình cần chuẩn bị khi thi công giếng thang.

4. Đối trọng thang máy hoạt động như thế nào?

Đối trọng thang máy hoạt động theo nguyên lý sau: Khi cabin thang máy di chuyển lên, đối trọng di chuyển xuống và ngược lại. Lực kéo của động cơ chỉ cần thắng được sự chênh lệch giữa trọng lượng của sàn thang và đối trọng. Hệ thống ròng rọc giúp thay đổi hướng của lực kéo và giảm lực cần thiết để di chuyển cabin.

Tham khảo chi tiết video về nguyên lý hoạt động của đối trọng thang máy tại đây.

5. Đối trọng được tính toán như thế nào?

Khối lượng đối trọng không được lựa chọn ngẫu nhiên mà được tính toán ngay từ giai đoạn thiết kế.

Thông thường, khối lượng đối trọng được xác định theo công thức:

Khối lượng đối trọng = Khối lượng cabin + 50% tải trọng định mức

Đây là tỷ lệ được sử dụng phổ biến trong thiết kế thang máy cáp kéo nhằm tối ưu hiệu suất vận hành trong hầu hết các điều kiện sử dụng.

6. Các loại đối trọng thang máy

Dựa theo chất liệu, đối trọng có thể được chia làm 2 loại phổ biến:

• Đối trọng đúc (Bê tông): Các khối đối trọng thường được đúc từ bê tông hoặc kim loại, có độ chính xác cao về trọng lượng. Ưu điểm của đối trọng này là giá thành phải chăng, nhưng nhược điểm là khá tốn diện tích lắp đặt nên chỉ phù hợp với thang máy có trọng lượng nhỏ.
• Đối trọng hàn (thép/gang): Thường được tạo thành từ các tấm thép hàn lại. Loại đối trọng thang máy này có ưu điểm là linh hoạt hơn trong việc điều chỉnh trọng lượng đối trọng và tiết kiệm diện tích hơn. Tuy nhiên, giá thành của đối trọng này sẽ cao hơn khá nhiều so với đối trong đúc.

Dựa theo thiết kế thì đối trọng được chia làm 2 loại:

• Đối trọng liền khối: Được đúc nguyên khối, có độ bền cao và ổn định. Loại đối trọng này thường là đối trọng đúc – làm từ bê tông.
• Đối trọng điều chỉnh: Đối trọng điều chỉnh có thể thay đổi trọng lượng bằng cách thêm hoặc bớt các khối cân bằng.

7. Chi phí thay thế, sửa chữa đối trọng thang máy bao nhiêu?

Thông thường, chi phí đối trọng thường dao động từ 5.000.000 VNĐ đến khoảng 30.000.000 VNĐ tuỳ thuộc vào nhiều yếu tố. Mức chi phí có thể thay đổi tùy thuộc vào các yếu tố sau:

• Loại thang máy: Thang máy gia đình, thang máy tải khách hay thang máy tải hàng sẽ có cấu tạo và chi phí linh kiện khác nhau.
• Mức độ hư hỏng: Chi phí sẽ thấp nếu chỉ cần cân chỉnh hoặc thay thế phụ kiện. Ngược lại, nếu khung đối trọng, ray dẫn hướng hoặc các bộ phận truyền động bị hư hỏng, chi phí sẽ cao hơn.
• Linh kiện cần thay thế: Việc thay một vài guốc dẫn hướng sẽ có chi phí thấp hơn nhiều so với thay khung đối trọng hoặc cáp tải.
• Chi phí nhân công và bảo trì: Mỗi đơn vị cung cấp dịch vụ sẽ có mức giá khác nhau tùy theo quy trình kỹ thuật và chính sách bảo hành.

8. Lưu ý khi kiểm tra/giám sát chất lượng đối trọng khi lắp đặt, sử dụng thang máy

Việc kiểm tra và giám sát chất lượng đối trọng thang máy là yếu tố không thể bỏ qua để đảm bảo an toàn và hiệu quả vận hành lâu dài của hệ thống. Dưới đây là các lưu ý quan trọng cần thực hiện trong quá trình lắp đặt và sử dụng:

• Lắp đặt hệ thống giảm chấn cho đối trọng: Giảm chấn giúp hấp thụ lực tác động khi đối trọng di chuyển, giảm rung lắc và bảo vệ các linh kiện liên quan. Theo tiêu chuẩn quốc tế, hệ thống giảm chấn phải được lắp đặt chính xác và kiểm tra định kỳ để đảm bảo khả năng hấp thụ lực tốt nhất.

• Các thanh đối trọng phải được liên kết chắc chắn: Các thanh đối trọng thường được liên kết bằng bu-lông hoặc khung cố định, cần đảm bảo không có dấu hiệu nứt vỡ, gỉ sét hay lỏng lẻo. Theo kỹ thuật viên, các thanh đối trọng phải được kiểm tra 6 tháng/lần để đảm bảo độ ổn định và độ bền của vật liệu.
• Đối trọng bê tông phải đảm bảo chất lượng: Đối trọng thường được làm từ sắt, bê tông, hoặc hợp kim chất lượng cao, có khả năng chịu lực tốt. Để thang máy vận hành ổn định, an toàn, bạn cần đảm bảo chất liệu đối trọng chắc chắn, không có dấu hiệu nứt/vỡ hay xuống cấp.

9. Thang máy không đối trọng và thang máy có đối trọng khác nhau thế nào?

Không phải tất cả các loại thang máy đều sử dụng đối trọng. Trên thực tế, thang máy cáp kéo cần đối trọng để cân bằng tải trọng cabin, trong khi một số công nghệ khác như thang máy trục vít, thang máy thủy lực và thang máy chân không hoạt động theo nguyên lý khác nên không cần lắp đối trọng.

Thang máy không đối trọng là gì?

Thang máy không đối trọng là loại thang máy không sử dụng đối trọng để cân bằng với cabin. Thay vào đó, cabin được nâng hạ bằng các cơ cấu truyền động riêng tùy theo từng công nghệ.

Ví dụ:

• Thang máy trục vít: Cabin di chuyển nhờ động cơ truyền lực qua dây curoa đến cụm truyền động, làm đai ốc truyền động quay quanh trục vít cố định.
• Thang máy thủy lực: Cabin được nâng lên bằng áp lực dầu từ xi lanh thủy lực.
• Thang máy chân không: Cabin di chuyển nhờ sự chênh lệch áp suất không khí.

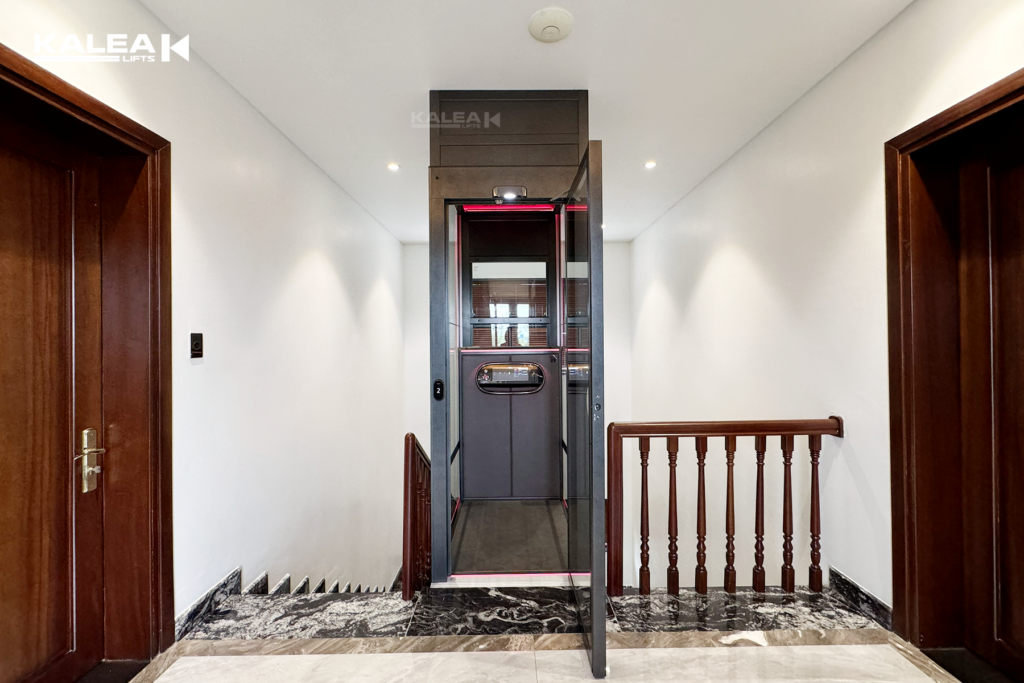

Do không cần bố trí đối trọng và khoảng không gian dành cho đối trọng di chuyển, các dòng thang máy này thường linh hoạt hơn khi lắp đặt trong nhà cải tạo hoặc công trình có diện tích hạn chế.

Thang máy có đối trọng và không đối trọng khác nhau như thế nào?

FAQ – Câu hỏi thường gặp về đối trọng thang máy

Thang máy gia đình nên chọn loại có đối trọng hay không đối trọng?

Không có loại nào tốt hơn trong mọi trường hợp. Thang máy có đối trọng (thường là thang cáp kéo) phù hợp với công trình có hành trình cao, tần suất sử dụng lớn và yêu cầu tốc độ di chuyển nhanh. Trong khi đó, thang máy không đối trọng như thang máy trục vít thường phù hợp với nhà ở, đặc biệt là nhà cải tạo hoặc công trình có diện tích hạn chế, nhờ không cần bố trí không gian cho hệ thống đối trọng.

Có phải thang máy nào cũng cần đối trọng không?

Không. Chỉ thang máy cáp kéo mới sử dụng đối trọng để cân bằng tải trọng cabin. Các công nghệ khác như thang máy trục vít, thang máy thủy lực và thang máy chân không hoạt động theo nguyên lý khác nên không cần lắp đối trọng mà vẫn đảm bảo vận hành an toàn.

Đối trọng thang máy có thể bị rơi không?

Trong điều kiện thang máy được thiết kế, lắp đặt và bảo trì đúng tiêu chuẩn, đối trọng rất khó bị rơi. Đối trọng được dẫn hướng bằng ray chuyên dụng và liên kết với hệ thống cáp tải có hệ số an toàn cao. Ngoài ra, thang máy còn được trang bị nhiều cơ cấu bảo vệ nhằm hạn chế rủi ro khi xảy ra sự cố. Tuy nhiên, việc bảo trì định kỳ vẫn rất cần thiết để phát hiện sớm các dấu hiệu hư hỏng của cáp tải, ray dẫn hướng hoặc các bộ phận liên quan.

Kết luận

Đối trọng là giải pháp giúp thang máy cáp kéo vận hành hiệu quả, nhưng cũng đòi hỏi thêm không gian để bố trí đối trọng và ray dẫn hướng. Với những ngôi nhà có diện tích hạn chế hoặc cần tối ưu không gian sử dụng, các dòng thang máy không đối trọng đang trở thành xu hướng được nhiều gia chủ lựa chọn.

Nếu bạn đang tìm kiếm một giải pháp thang máy gia đình nhỏ gọn, an toàn và linh hoạt. Liên hệ Kalea để được khảo sát miễn phí và tư vấn giải pháp thang máy trục vít cho ngôi nhà của bạn.
